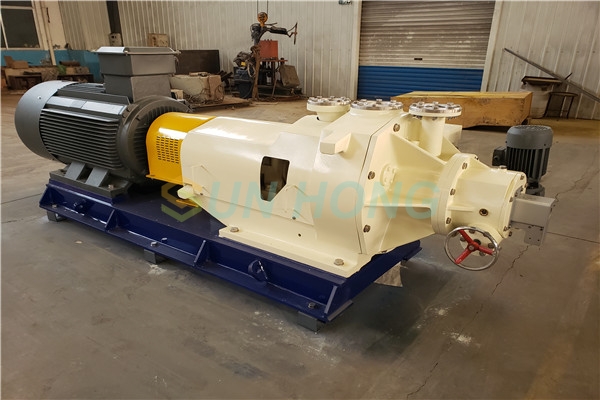

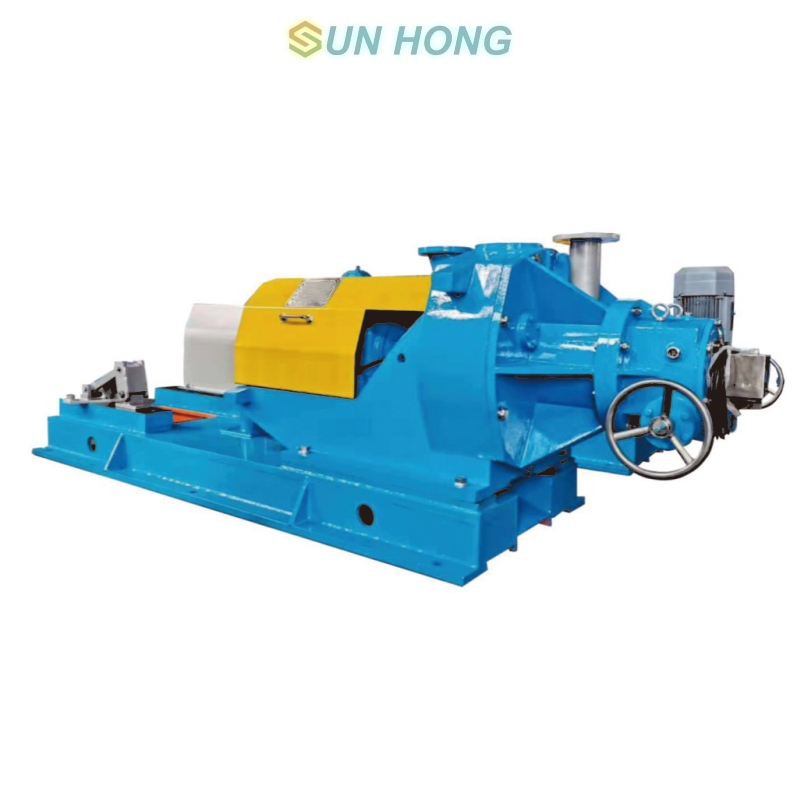

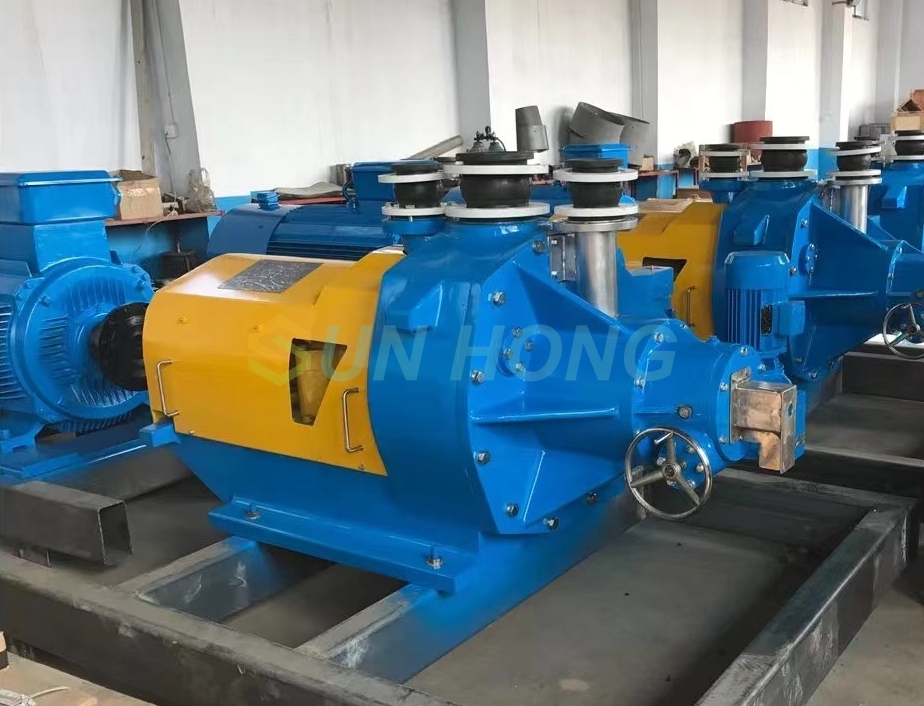

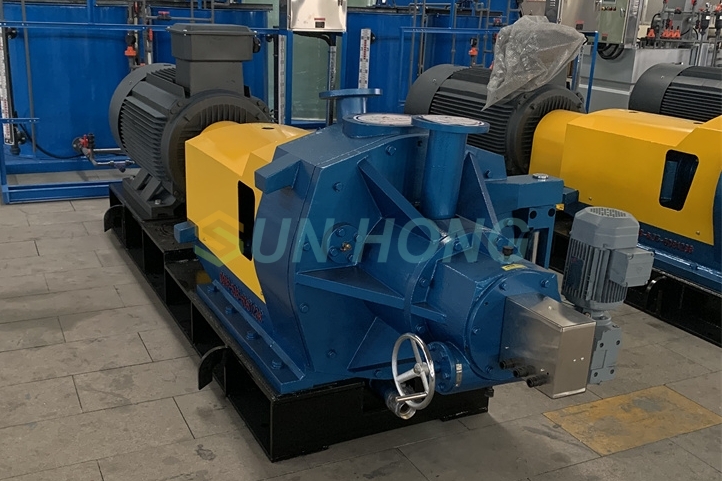

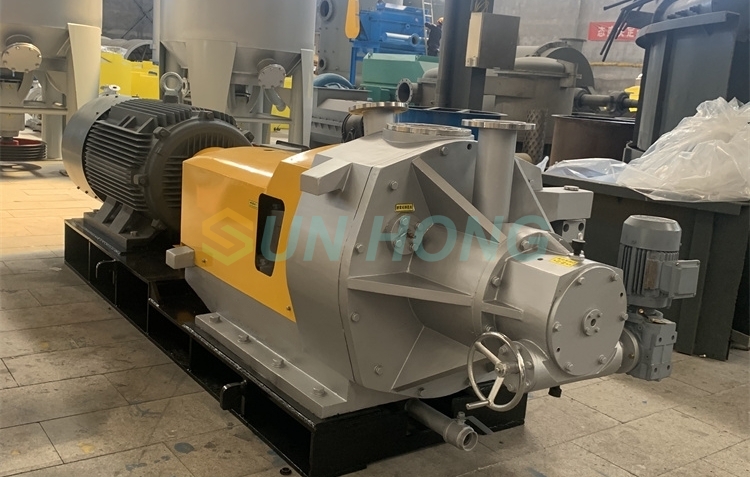

La función principal de un refinador de doble disco es realizar un tratamiento de pulpa en la pulpa. Se usa ampliamente en el sistema de fabricación de pulpa de la industria del papel como un equipo de pulpa continuo para un refinación gruesa y fina, especialmente adecuado para el tratamiento de la pulpa de madera química, la pulpa mecánica y la pulpa de papel residual.

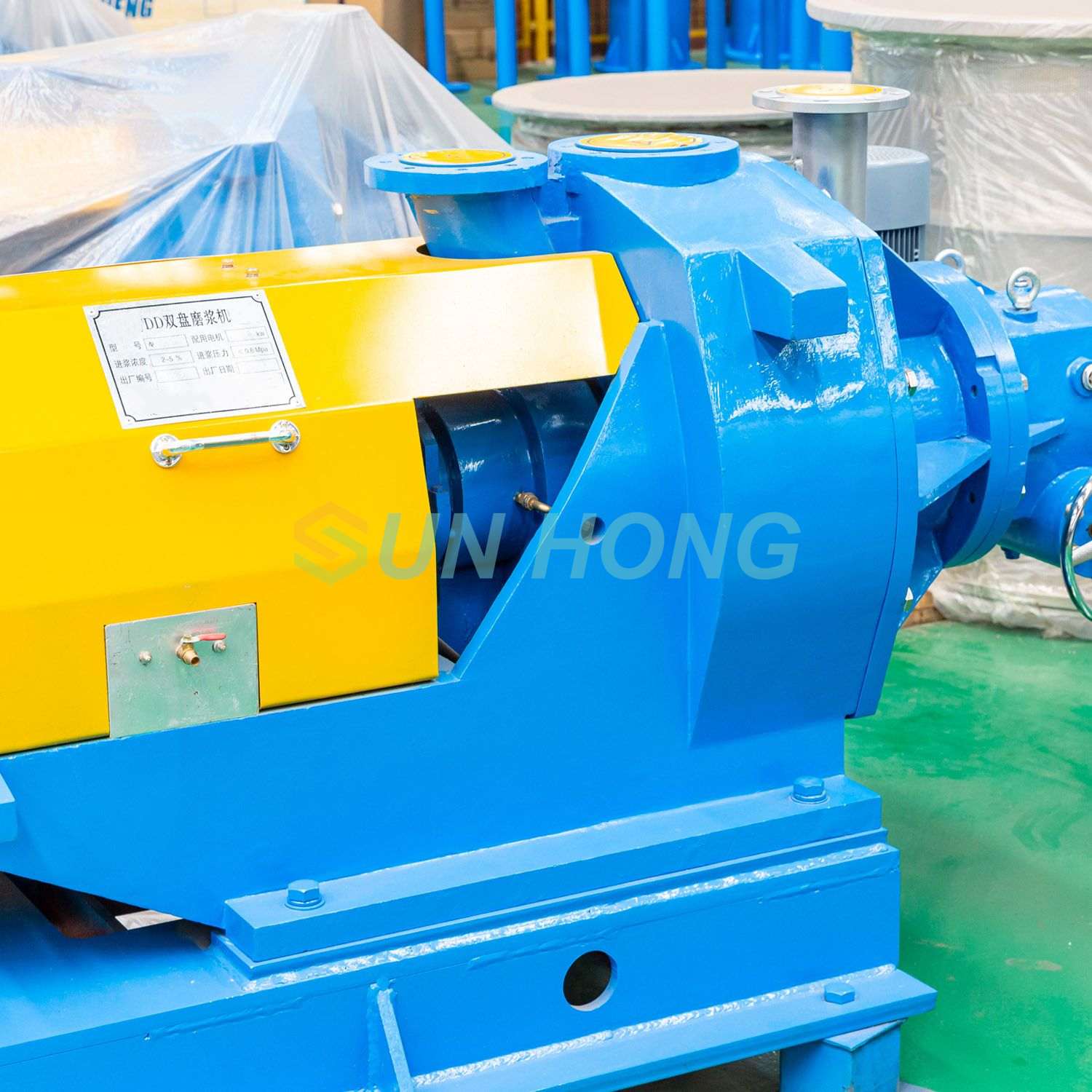

Cuerpo de refinador de doble disco

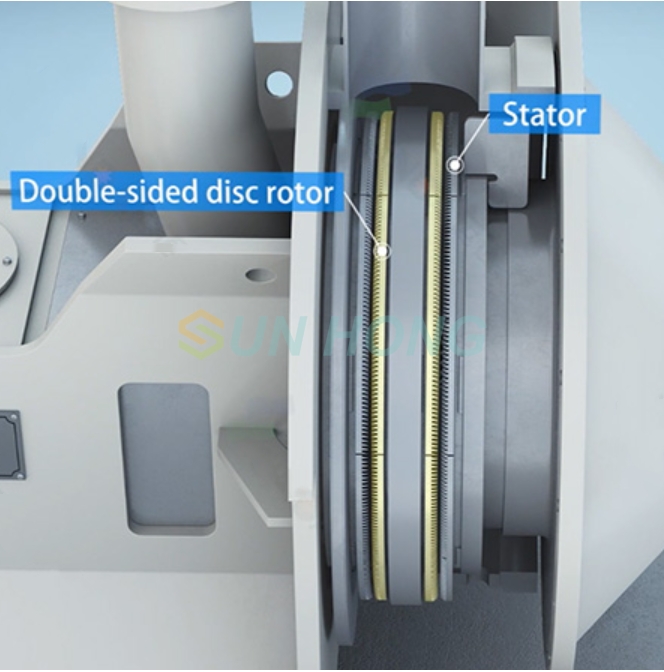

El refinador está equipado con dos zonas de molienda. Se ensamblan cuatro placas de disco en el orden de izquierda, izquierda, derecha y derecha de acuerdo con el ángulo de inclinación del patrón de molienda. Los dos discos de refinación izquierdo se fijan respectivamente en la pared interna de la carcasa y el lado interno del plato giratorio, y los dos discos de refinación derecho se fijan respectivamente en el lado exterior del plato giratorio y el asiento en movimiento, formando dos zonas de molienda. La pulpa se ingresa al área de molienda a través del tubo de entrada de la pulpa, y después de ser golpeado, se bombea fuera del área de molienda y se recoge en la carcasa, y se descarga de la salida de la pulpa.
El eje principal está equipado con dos conjuntos de rodamientos, que se fijan mediante asientos de rodamiento y se conectan al motor eléctrico a través de pasadores de columna de nylon mediante un acoplamiento. El otro extremo del huso está equipado con un plato giratorio, que está equipado con discos de refinación izquierdo y derecho en ambos extremos. El plato giratorio gira entre los dos discos de refinación fijos y se mueve axialmente de acuerdo con la presión en ambos lados.
El dispositivo de alimentación ajusta el asiento en movimiento para moverse axialmente para ajustar el espacio entre las dos zonas de molienda. Hay una llave guía entre el asiento móvil y la carcasa, que es impulsada por un tornillo trapezoidal.
El capó es un componente soldado conectado a la carcasa por un eje de alfiler. Antes de abrir el capó, el asiento móvil debe retraerse completamente en el capó, y los pernos de bloqueo circundantes deben aflojarse antes de abrir el capó. Antes de cerrar la cubierta, mantenga la cara del extremo limpia y el asiento en movimiento debe retraerse a la cubierta antes de cerrar. Finalmente, apriete los pernos circundantes de manera uniforme.
Acoplamientos
El acoplamiento adopta la conexión de pin de la columna de nylon, que puede cumplir con los requisitos de desplazamiento y transmisión de par de las cuchillas avanzadas y retiradas. Sus ventajas son fáciles de desmontar y fácil mantenimiento.
Engranaje de alimentación

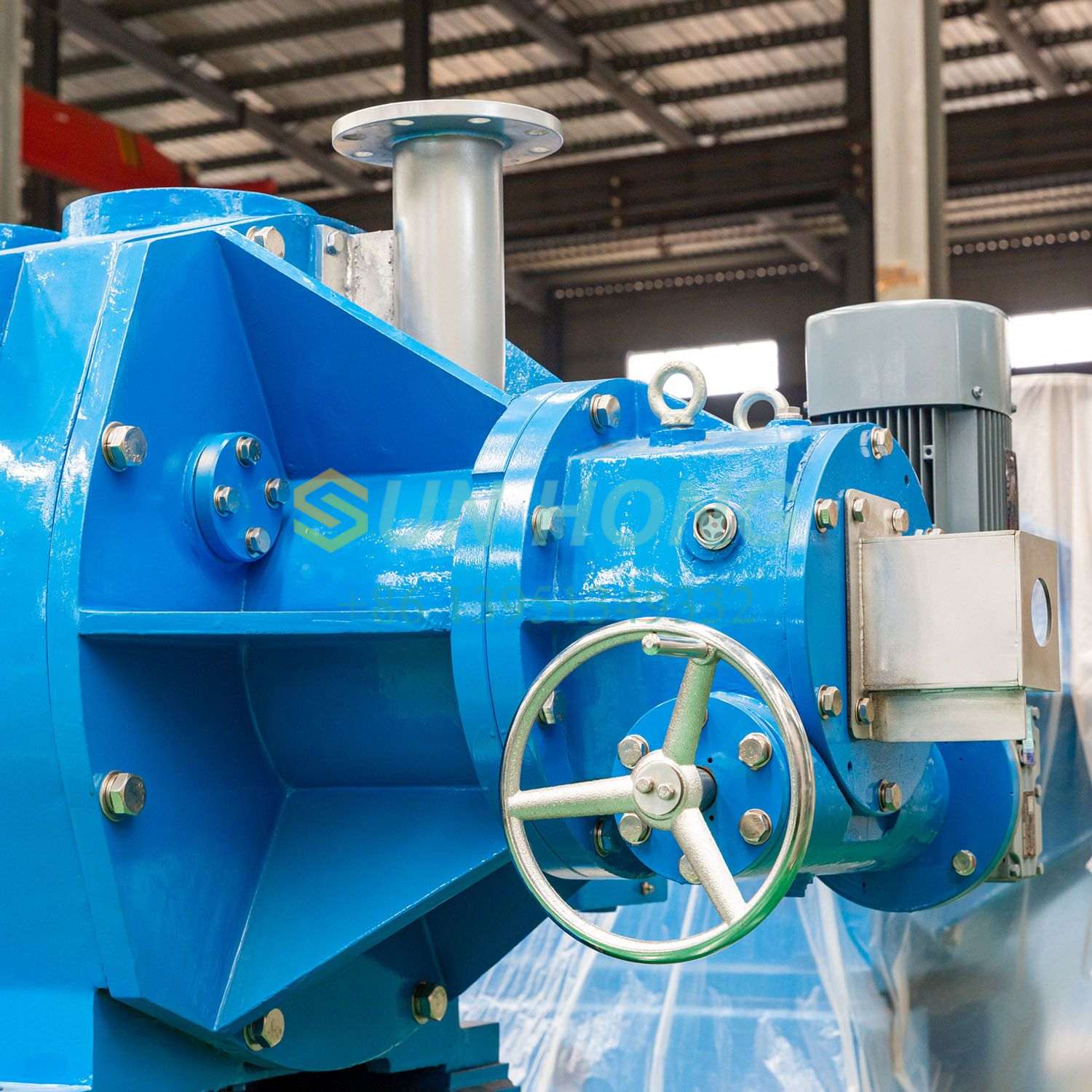

El sistema de reducción de engranaje de gusano dentro del dispositivo de alimentación impulsa el asiento en movimiento hacia adelante o hacia atrás girando el tornillo trapezoidal a través del engranaje de gusano. Cada vez que el motor gira, el asiento en movimiento se mueve 0.23 mm. Gire la rueda de mano en sentido horario para mover el asiento en movimiento hacia adelante, y viceversa para moverlo hacia atrás.

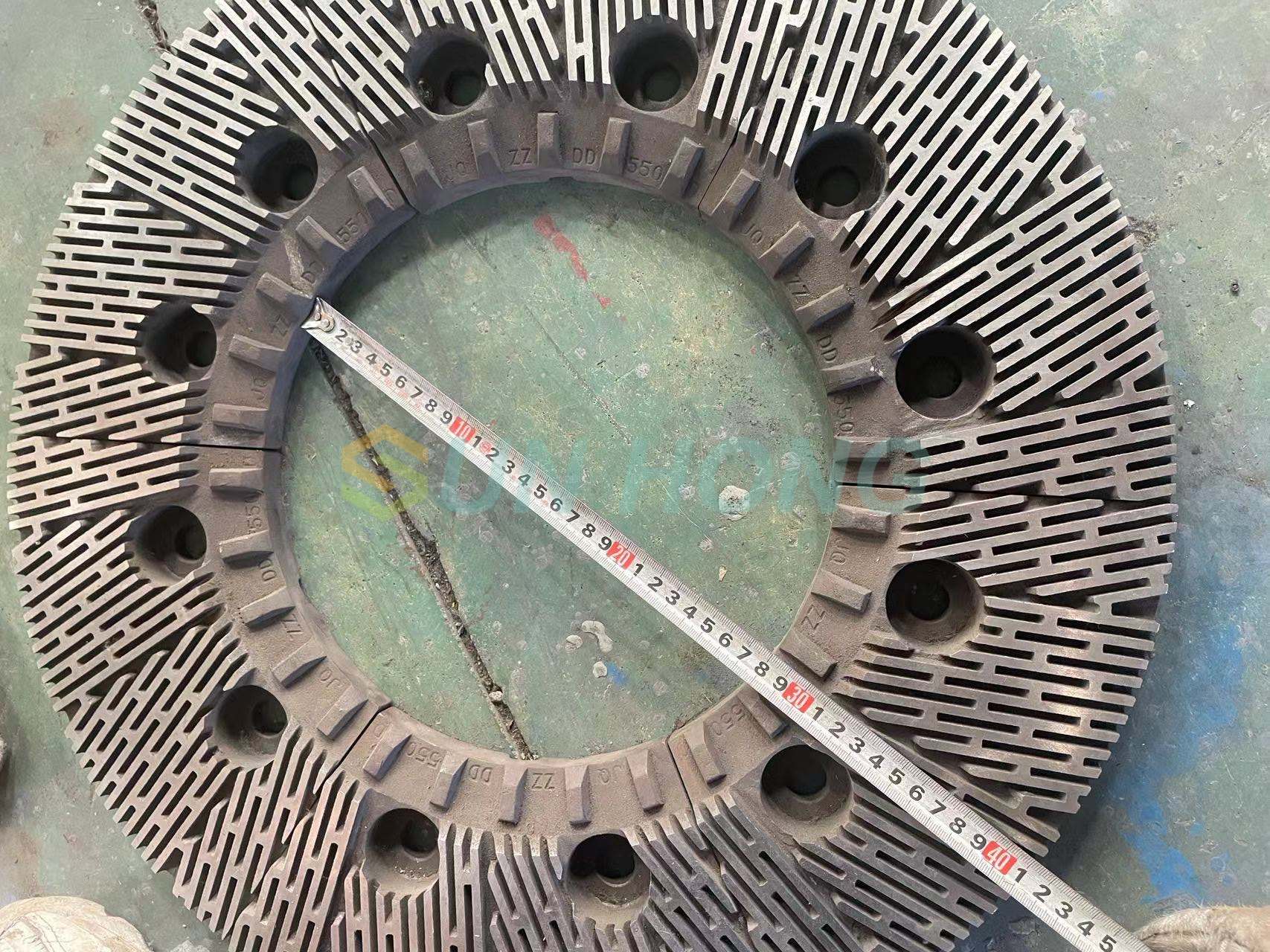

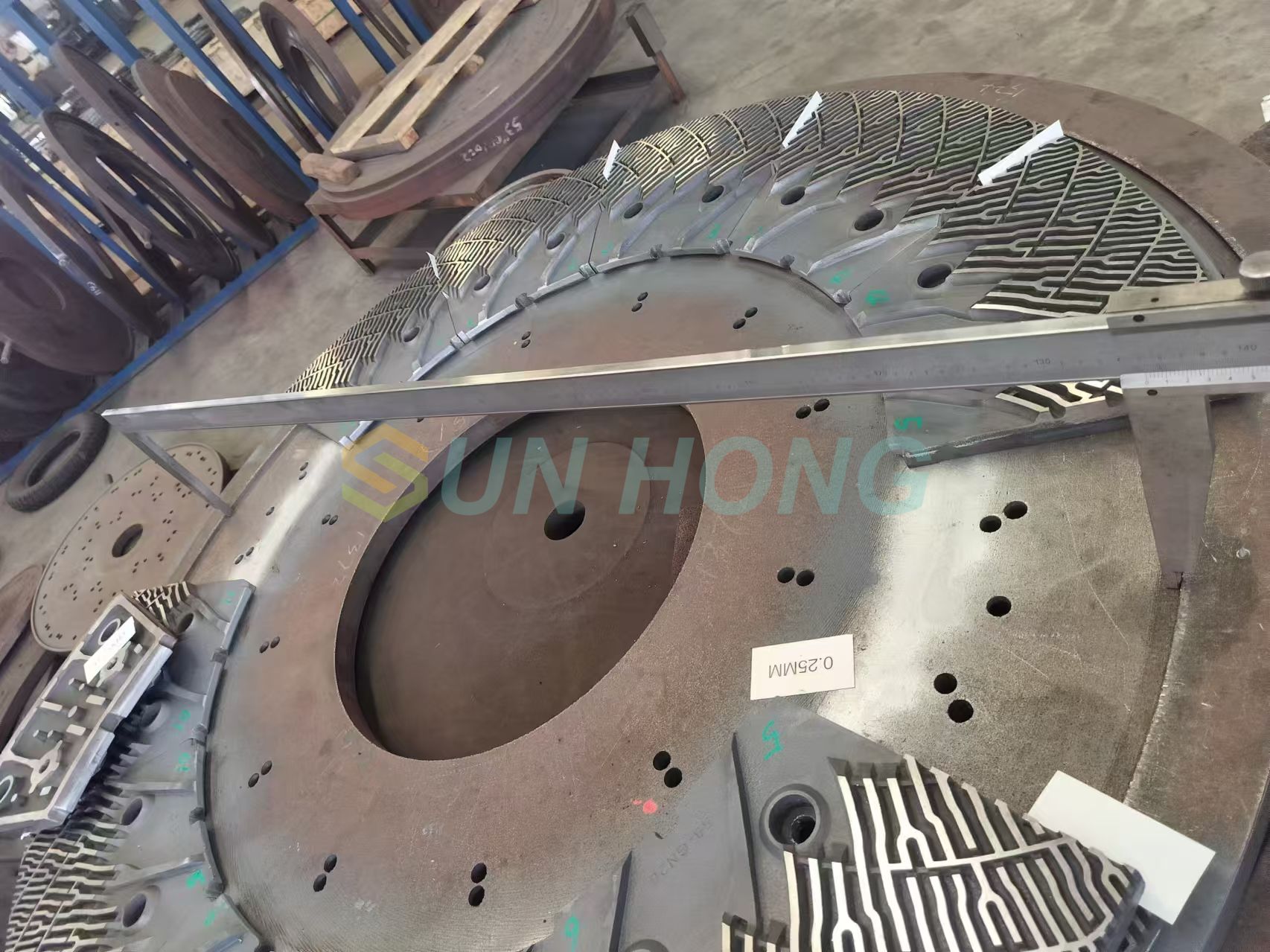

Placa de disco refinador
Personalizamos todo tipo de placa / segmento de disco refinador para diferentes refinadores de marca como Andritz, Valmet, Voith, etc.
Parámetro técnico
| Modelo | DD450 | DD500 | DD550 | DD600 | DD660 | DD720 | DD900 | DD1100 |
| Diámetro de la placa de disco (mm) | 450 | 500 | 550 | 600 | 660 | 720 | 900 | 1100 |
| Capacidad de producción (T/D) | 8-80 | 10-100 | 10-120 | 12-150 | 15-200 | 15-250 | 20-240 | 40-800 |
| Energía del motor (KW) | 90-160 | 132-200 | 160-250 | 185-315 | 220-355 | 250-630 | 315-800 | 400-1250 |
| Consistencia de la pulpa (%) | 3-5% | |||||||
1. ¿Qué tipos de pulpa puede procesar el refinador de doble disco?
El refinador de doble disco es adecuado para refinar la pulpa de madera y la pulpa de papel residual, lo que lo hace versátil para diferentes materias primas en el proceso de producción de papel.
2. ¿Cuáles son los componentes principales del refinador de doble disco?
Los componentes principales incluyen el disco de refinador (discos giratorios y fijos), el sistema de husillo (impulsa el disco giratorio), el sistema de suspensión (distribuye una lechada de manera uniforme), el sistema de descarga (elimina las impurezas) y los sistemas de lubricación y enfriamiento (garantizar una operación estable).
3. ¿Cuál es el material utilizado para los discos de refinador?
Los discos de refinadores están hechos de hierro fundido de aleación resistente al desgaste, lo que garantiza una alta durabilidad y resistencia a una operación intensa.
