Pantalla de pantalla gruesa de pulpa de papel

Pantalla vibratoria de pulpa de papel

La pantalla vibratoria utiliza pulsos de presión generados por vibración periódica para detectar la pulpa y purificar los orificios de la pantalla. Después de que la pulpa fluye hacia la pantalla vibratoria desde la caja de entrada, la buena pulpa pasa a través de los orificios de la pantalla bajo acción diferencial y se descarga de la salida. El residuo grueso que no pasa a través de los orificios de la pantalla salta continuamente a la cola y se descarga de la pantalla vibratoria.

Estructura de la pantalla vibratoria

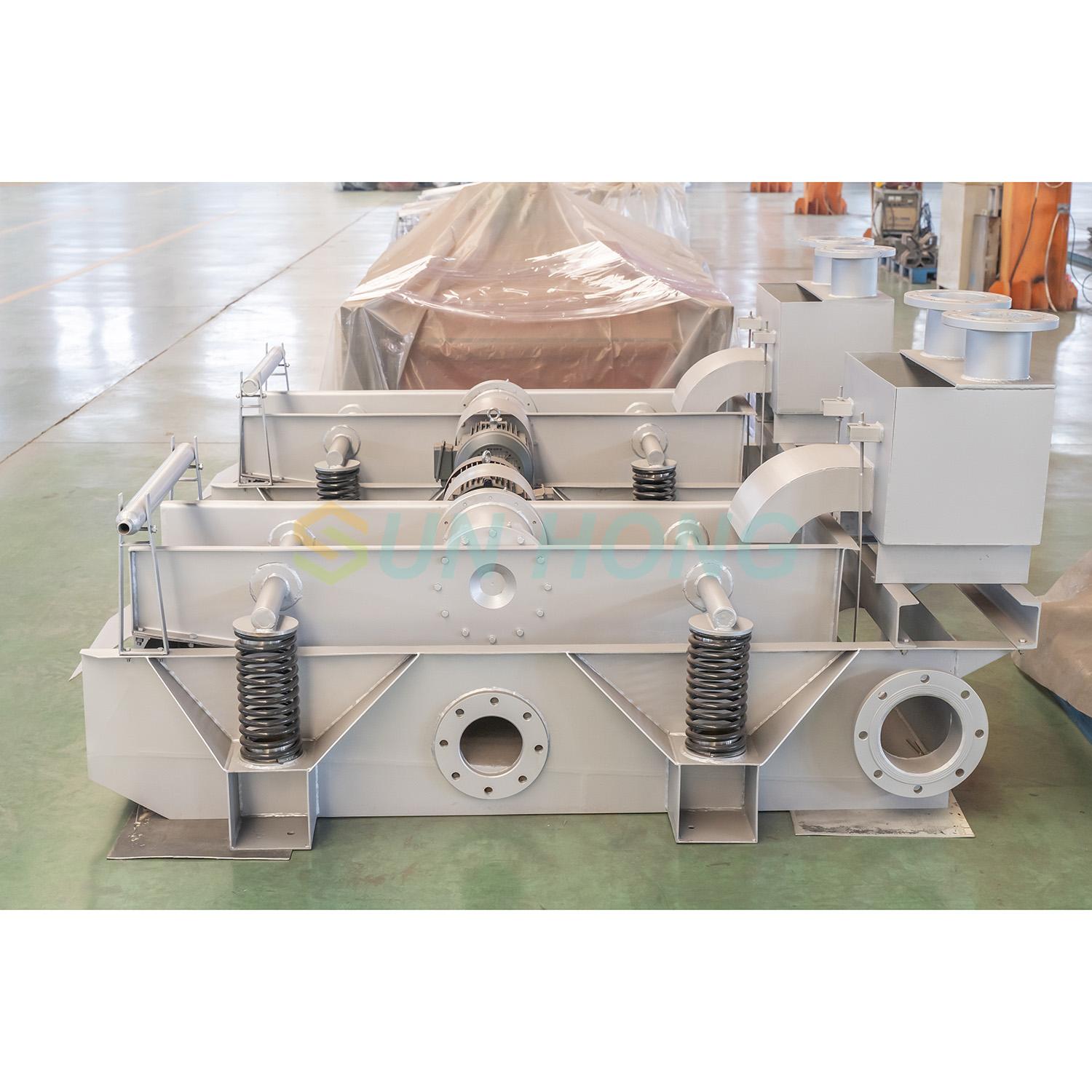

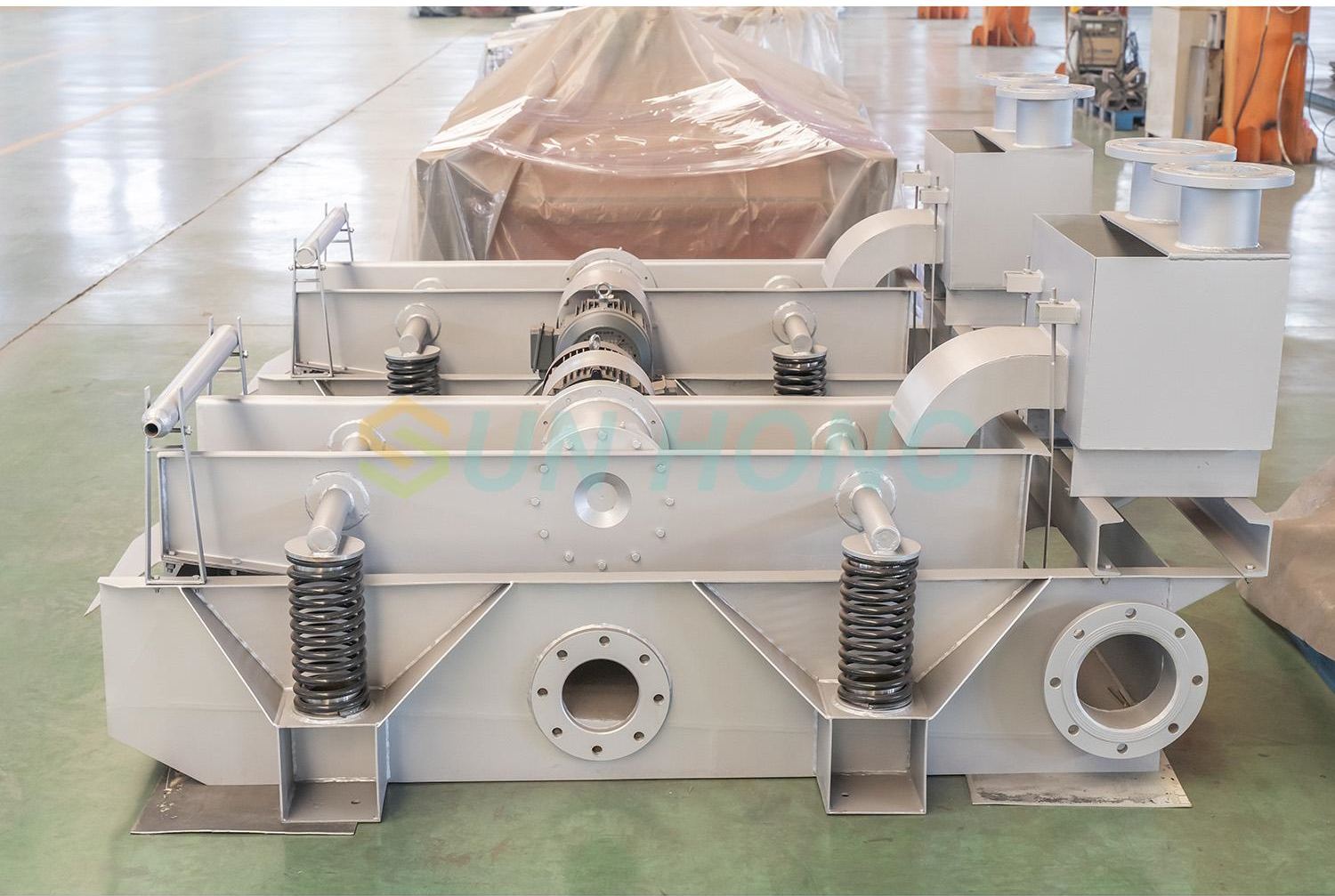

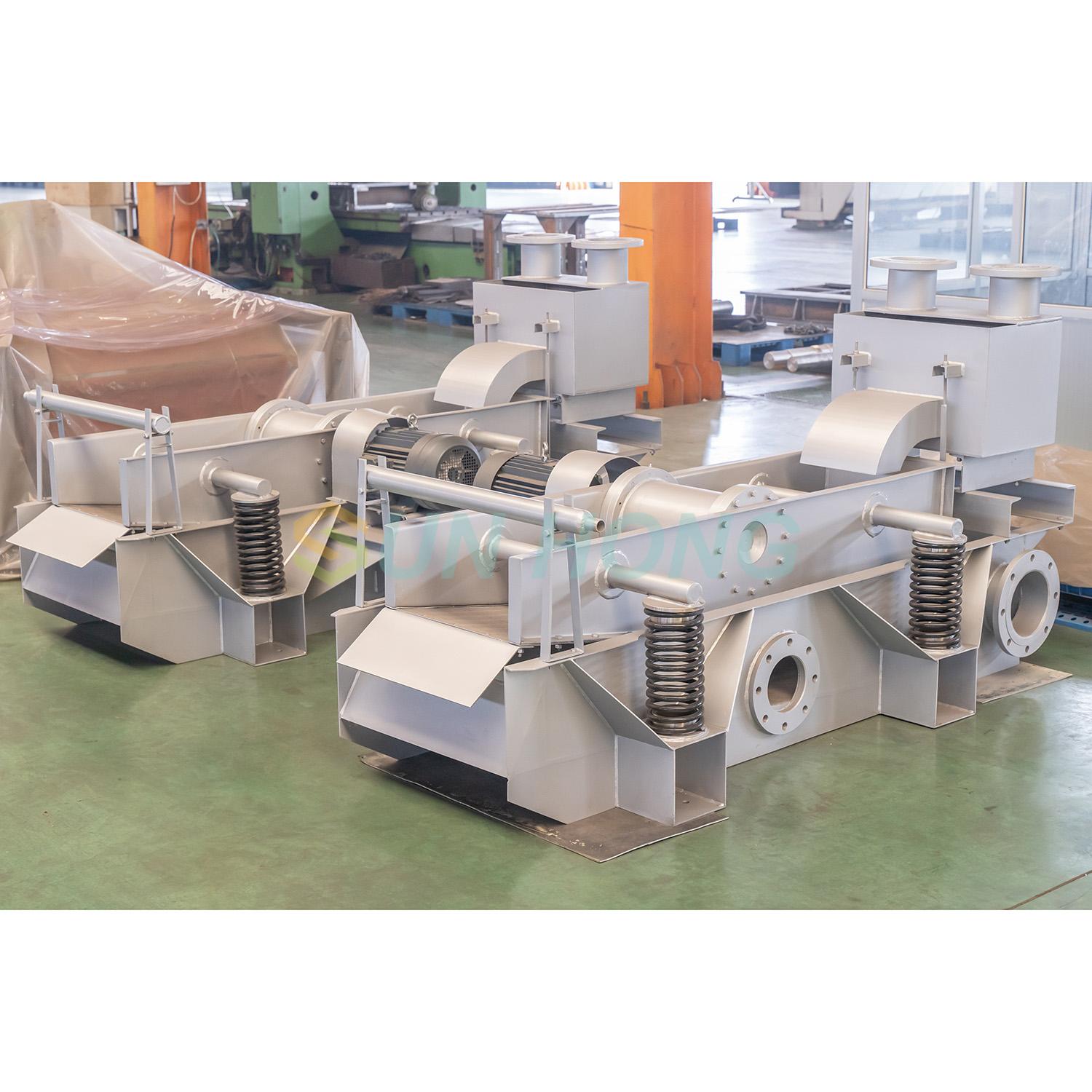

La pantalla vibratoria se compone principalmente de una caja de entrada, un marco de pantalla, un amortiguador, un tanque de pulpa, un tubo de rociado y un dispositivo de transmisión.

1. La caja de entrada de pulpa se suelde a partir de placas de acero ordinarias, correspondiente a las partes izquierda y derecha de la pantalla vibratoria. Hay dos salidas de pulpa en la caja de entrada de pulpa, una a la izquierda y otra a la derecha, y se instala una puerta de ajuste de pulpa. Durante la producción, la entrada de pulpa de la pantalla vibratoria se puede controlar ajustando la abertura de la puerta.

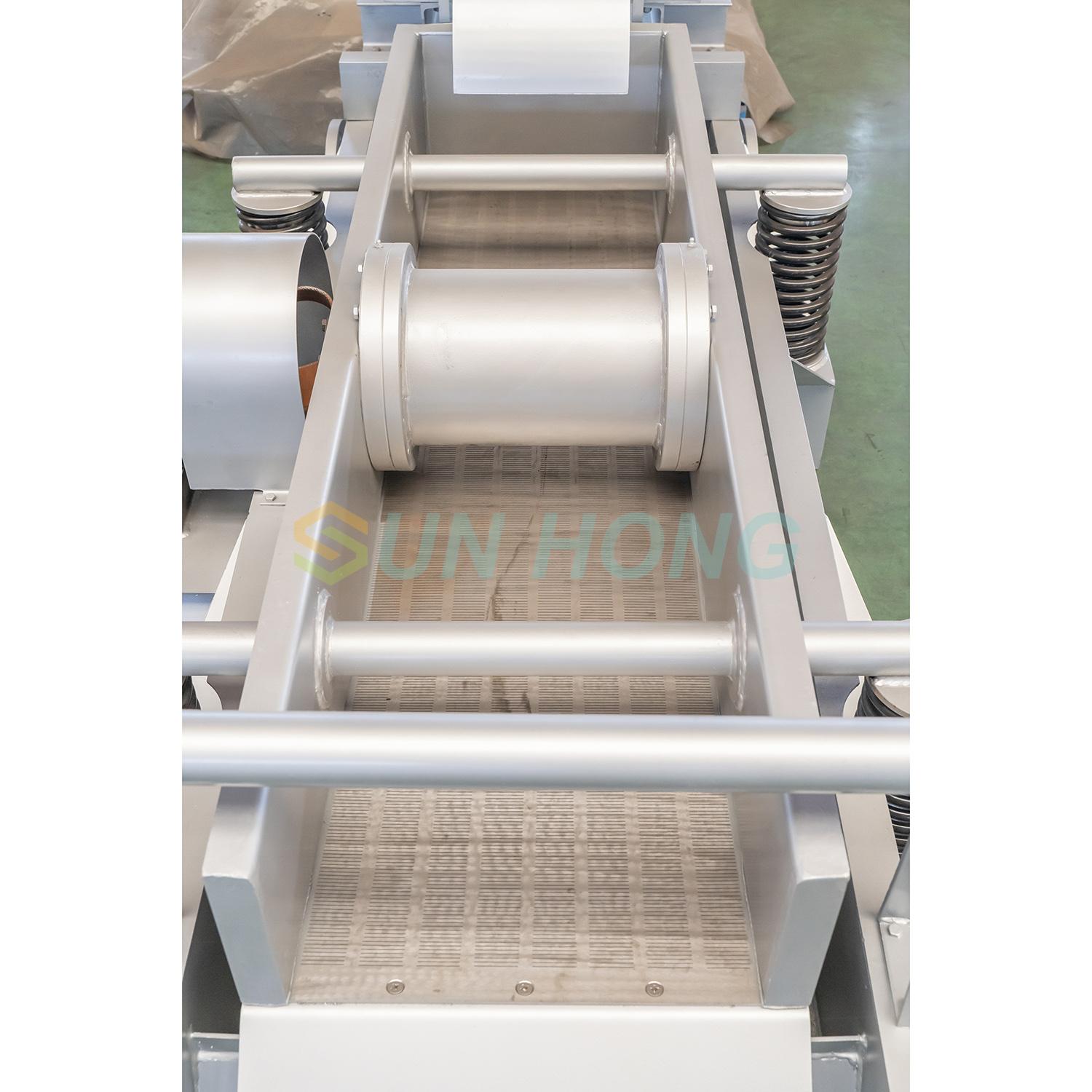

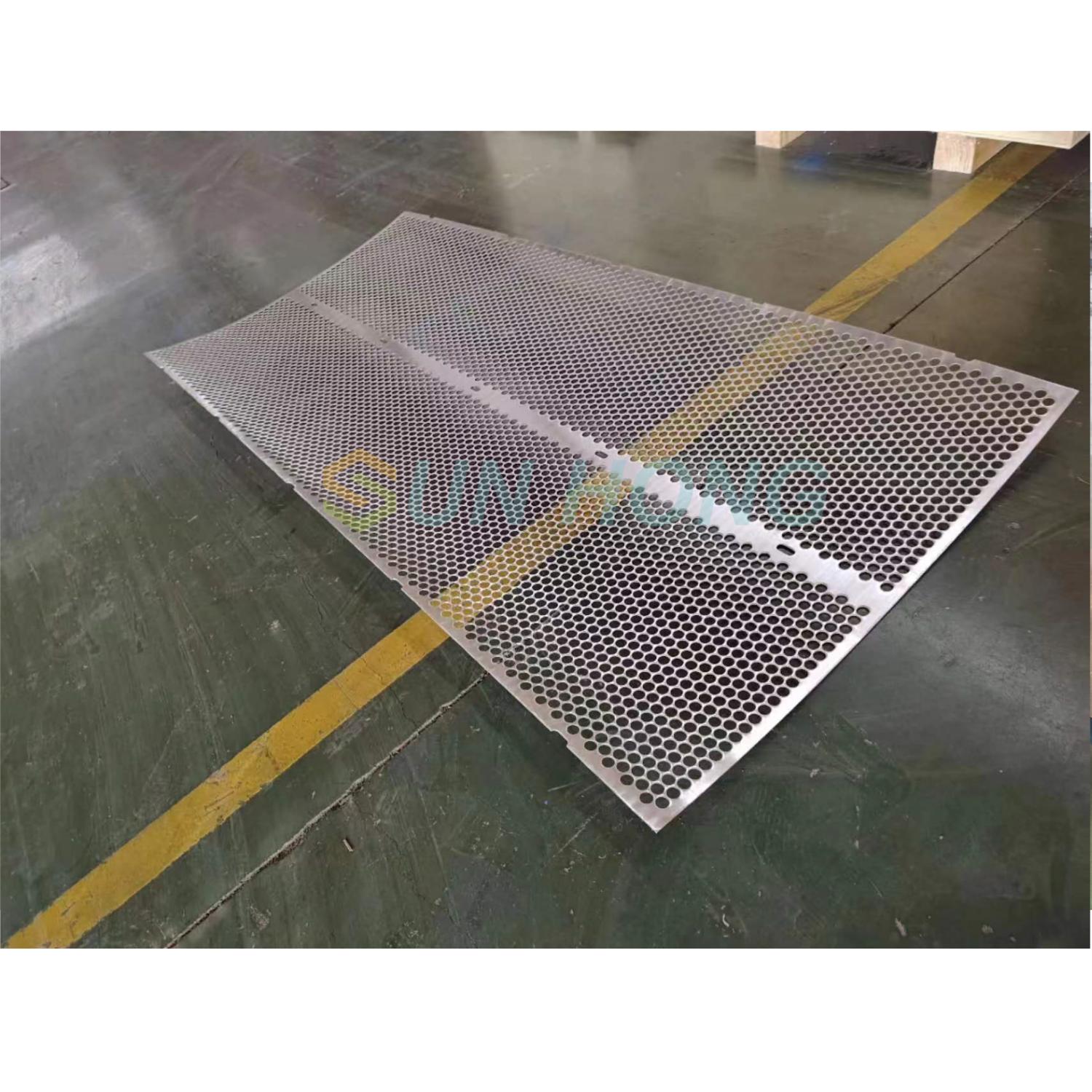

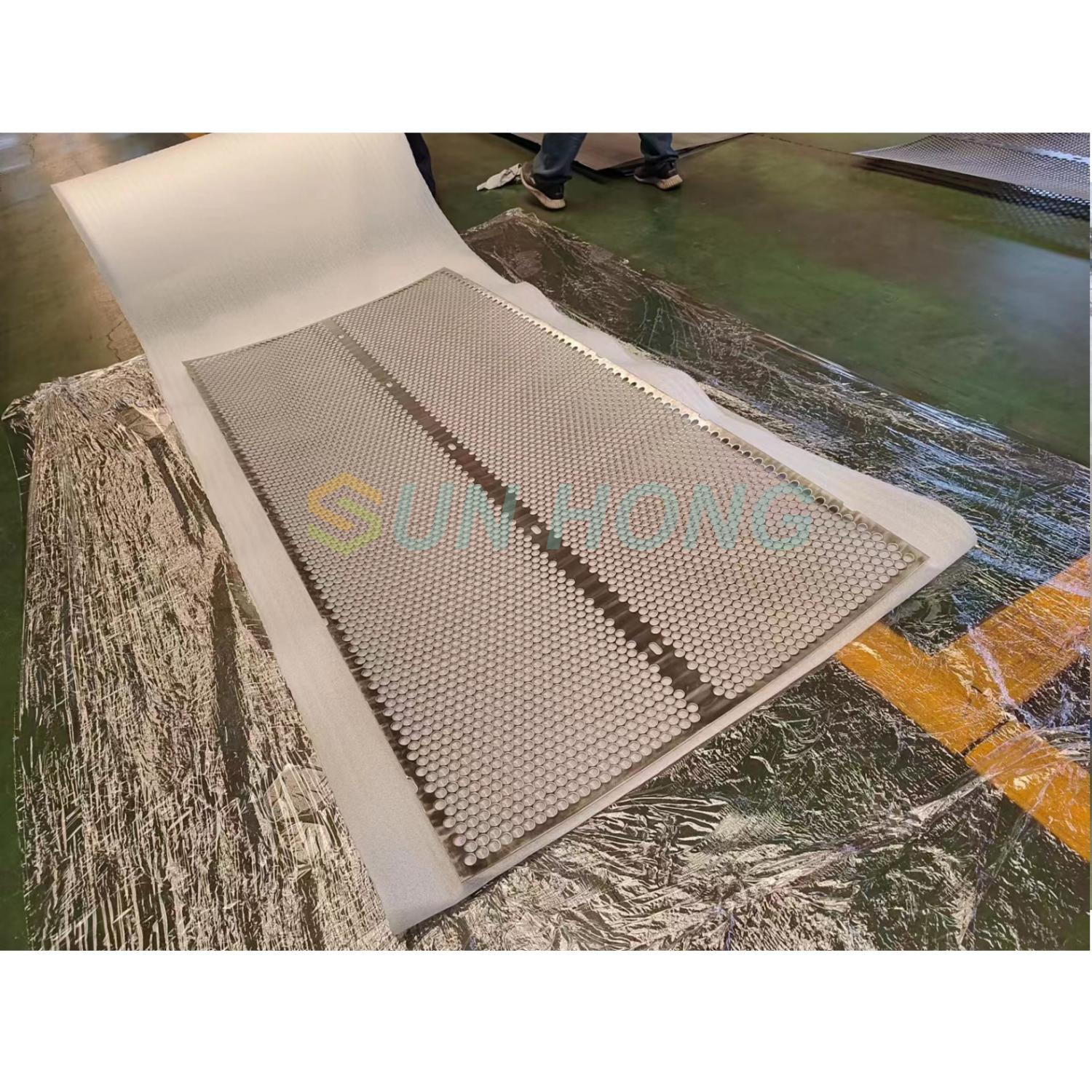

2. La pantalla vibratoria es el componente principal de la pantalla plana del marco vibrante, ensamblado a partir de piezas como el marco, la placa de pantalla, el eje principal, los rodamientos y el bloque de peso pesado. Hay dos tipos de placas de tamiz, a saber, tamiz y tamiz de hendidura, cada uno con diferentes tamaños de agujeros de tamiz (hendiduras). Los usuarios pueden elegir de acuerdo con la situación de la materia prima y los requisitos del proceso. Instale un bloque circular ponderado cada uno y cambie el peso o la excentricidad del bloque ponderado para ajustar la amplitud de vibración del tamiz.

3. El choque Asorber adopta un amortiguador de placa de goma suspendido. En comparación con los amortiguadores de primavera tradicionales, tiene las ventajas de la amplitud de resonancia pequeña durante el arranque y el cierre, la vibración suave, el ruido de bajo funcionamiento y el reemplazo fácil de los componentes de amortiguación.

4. El tanque de pulpa se usa para recolectar una buena pulpa e instalar componentes como la caja de pulpa, el marco de pantalla y el amortiguador. El tanque de pulpa está soldado de placas de acero ordinarias, y se abre una salida de pulpa rectangular en la parte inferior del tanque, con una puerta de ajuste de nivel de pulpa instalada en el costado. Durante la producción, la posición de la puerta se puede ajustar de acuerdo con los requisitos del proceso para controlar el nivel de líquido del tanque de pulpa.

5. La tubería de rociado de agua juega un papel en la pulpa y los relaves. Para mejorar el efecto de lavado, una placa de bloqueo de agua en forma de cuchara está soldada en la posición del orificio de pulverización de agua, de modo que el flujo de agua rociado por la tubería de rociado de agua está en forma de cortina de agua.

6. El dispositivo de transmisión consiste en un acoplamiento flexible y un motor eléctrico. El acoplamiento flexible adopta un pin de columna y una estructura de goma de tela, y se usa en pares. El motor eléctrico adopta un motor asincrónico trifásico en forma de Y común.

Cómo mantener la pantalla vibratoria

1. Compruebe regularmente y ajuste el amortiguador de la placa de goma. Si la placa de goma se alarga, se puede ajustar tirando de la tuerca de la varilla. Si la placa de goma está dañada, debe reemplazarse de manera oportuna. Después de ajustar o reemplazar las placas de goma, los cabezales del eje de las cuatro placas de goma de suspensión deben mantenerse horizontales.

2. Preste atención al aumento de la temperatura y la lubricación de los rodamientos, inyecte regularmente la grasa lubricante en los rodamientos, una vez por semana, y reemplace a fondo el lubricante cada seis meses.

Parámetro técnico
