Paper Machine Steel chapado y cilindro de secador de hierro fundido

Cilindro de secador de acero chapado  y  de hierro fundido  para máquina de papel

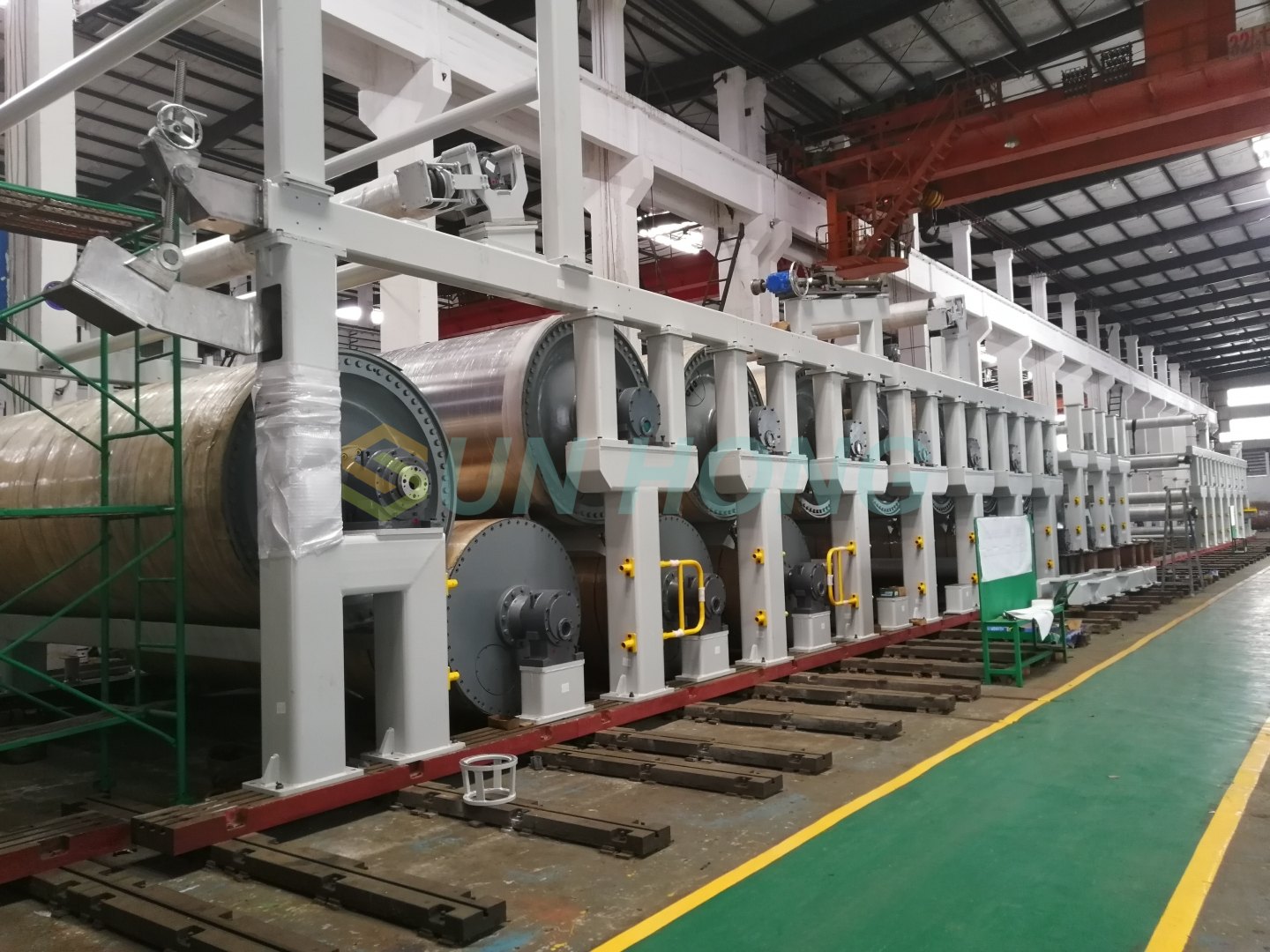

Después de formar y presionar, el papel todavía tiene mucha humedad en el interior. El papel contacta al cilindro de la secadora, el equipo central de la sección de secado, para evaporar su humedad interna y convertirse en un papel terminado seco. El cilindro de secador se puede organizar en forma de múltiples cilindros, y a través del secado continuo de múltiples cilindros de secador, el papel puede lograr rápidamente el efecto de secado ideal. (Además: la calidad del cilindro de secador tiene una influencia importante en la calidad del papel terminado y el efecto de secado. Un buen cilindro de secador debe tener una superficie lisa y un grosor de pared uniforme para garantizar una transferencia de calor uniforme).

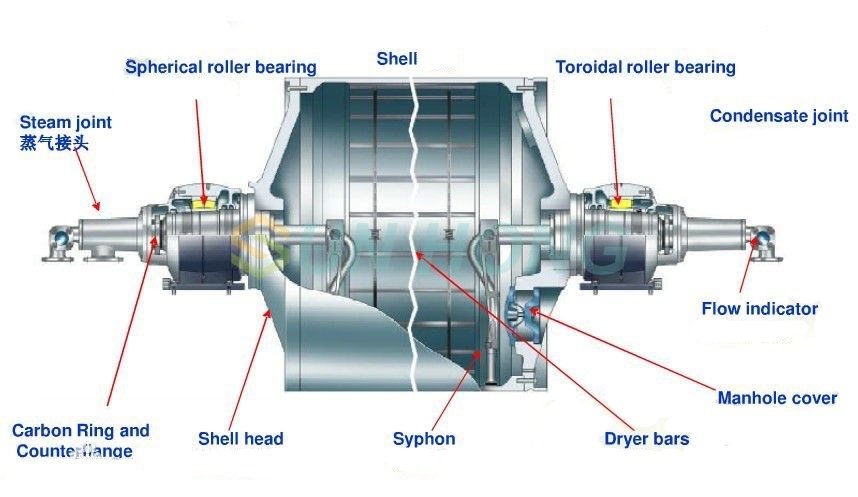

Componente del cilindro de secador

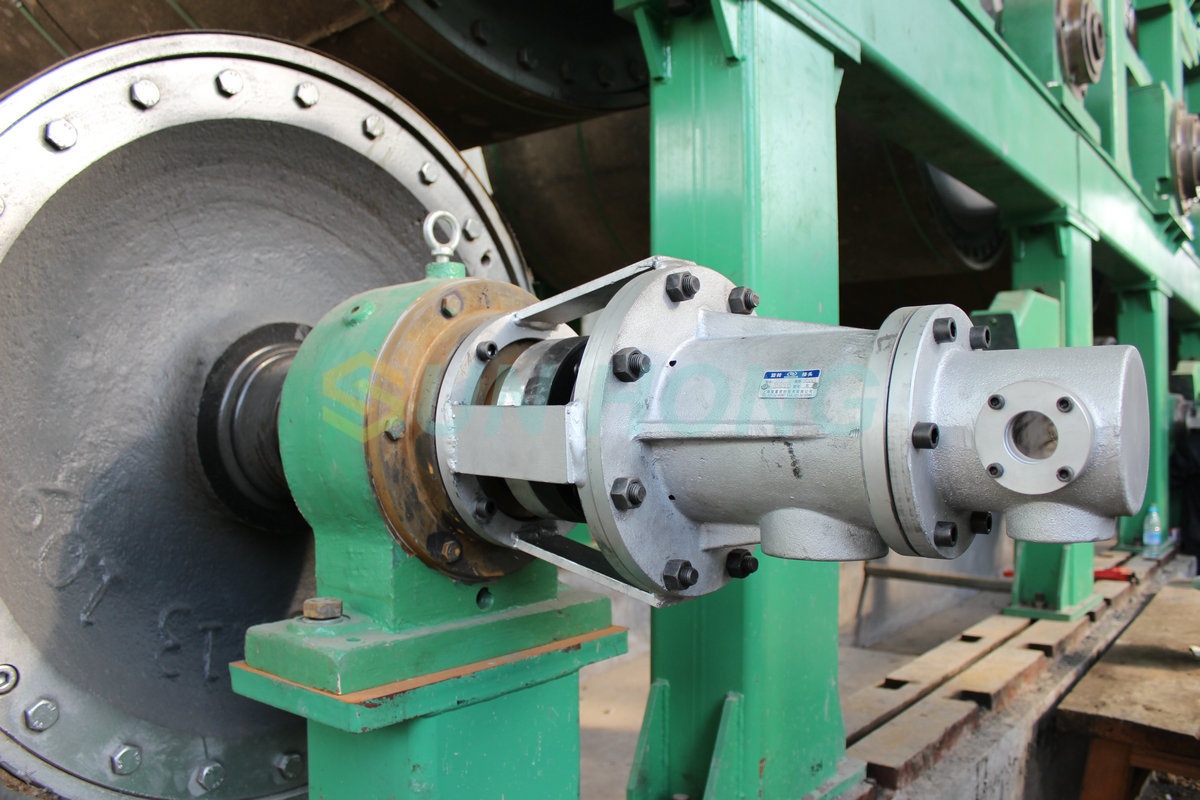

Diario: el término general para el eje lateral de funcionamiento y el eje lateral de la transmisión de una secadora. El proceso de diseño y fabricación de este secador es bastante complejo, lo que requiere un procesamiento mecánico y soldadura de alta precisión.

Placa de refuerzo anular: la placa de rigidez anular es un componente importante de la cabeza del eje de la secadora. Juega un papel en la distribución del par de la cabeza del eje conectando con la placa de costilla de refuerzo, asegurando que el secador pueda funcionar de manera estable y eficiente.

Concha de secadora: el componente importante de un secador es una concha cilíndrica con forma cilíndrica.

Ancho de la secadora: la longitud de la superficie del cilindro de la secadora a lo largo de la dirección axial es un indicador importante para medir el rendimiento de la secadora.

Cubierta final: la estructura que sella ambos extremos del cuerpo del cilindro.

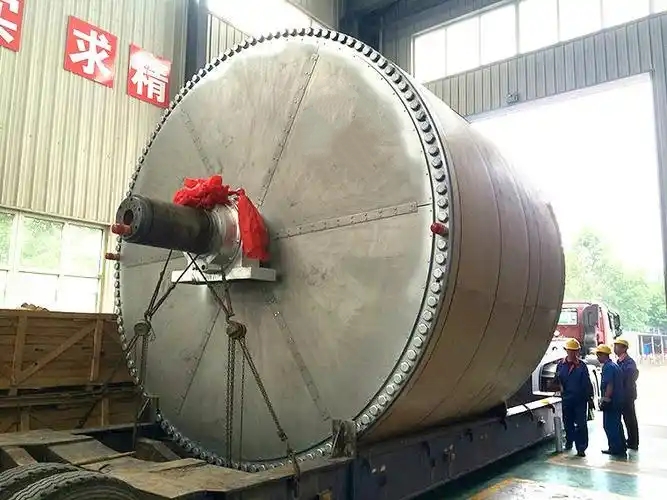

Cilindro de secador yanqui

El cilindro de secador se puede dividir en secadoras de acero ordinarias y secadoras de acero yanqui de acuerdo con sus propósitos de producción. El cilindro de secador ordinario generalmente se usa en máquinas de papel de tipo múltiple cilindro, con un diámetro exterior que generalmente no excede los 3000 mm; La secadora yanqui se usa principalmente en máquinas de papel que producen papel delgado, con un diámetro exterior que generalmente superior a 2400 mm. El tipo estructural de cilindros de secado de acero es igualmente importante, principalmente dividido en la estructura del eje sin centros y la estructura del eje sin centro. Las secadoras ordinarias de acero generalmente adoptan una estructura de eje sin centro, mientras que los secadores de yanquis de acero a menudo adoptan una estructura de eje central.

Parámetro técnico
