Avalor de cojín de aire: distribución de pulpa de tubo de cono cuadrado, difusión de paso, alimentación oblicua de pulpa, rodillos de homogeneización doble, desbordamiento delantero, placa de labio superior ajustable para el frente, la parte posterior, hacia arriba y hacia abajo, el engranaje de gusano y el ajuste de ancho completo de engranaje de gusano y ajuste local de micro ajustador. La caja de estructura en forma de ARC tiene una estructura de puerta de apertura rápida, con un orificio transparente y un dispositivo de pulverización de agua en la parte superior.
Carrocería
La cámara de atenuación cerrada en forma de ARC tiene agujeros de desbordamiento en ambos lados (caudal de desbordamiento del 5%), que se puede instalar como desbordamiento de un solo lado o doble desbordamiento según las necesidades. Al mismo tiempo, se adopta la inyección de pulpa oblicua para reducir el fenómeno de la retención de pulpa en el aurfrado. Hay interfaces en la caja de cabecera para instalar el nivel de líquido de control automático y los transmisores de presión. Hay aberturas rápidas en ambos extremos del puerto de pulverización para la limpieza y un puerto de brida en la parte superior para conectar el soplador de raíces. Hay un tubo de pulverización de cerámica de acero inoxidable en la parte superior de la caja, y se abre una boca de inspección con un diámetro de 400 mm en el panel de pared lateral para una limpieza conveniente.

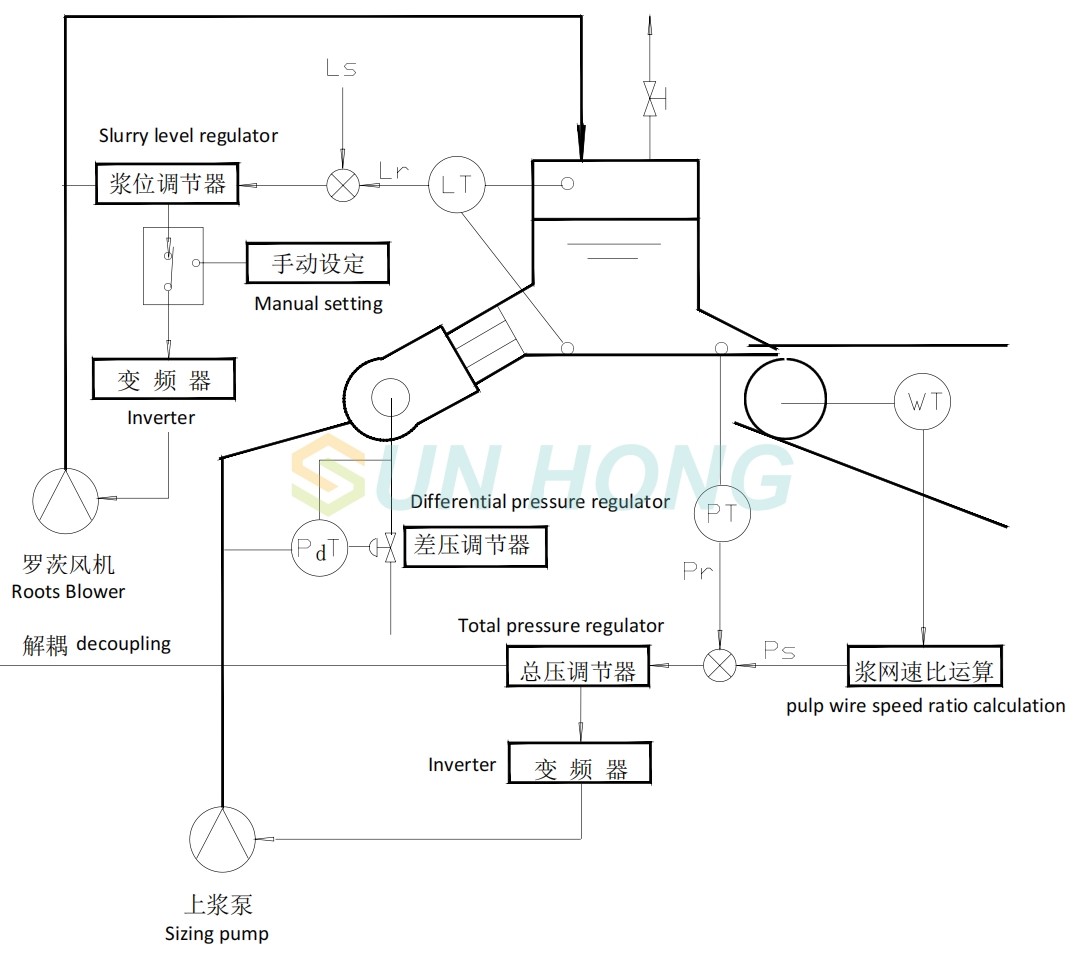

Control de nivel de la cabeza
Mango de ajuste de labios de doble dirección

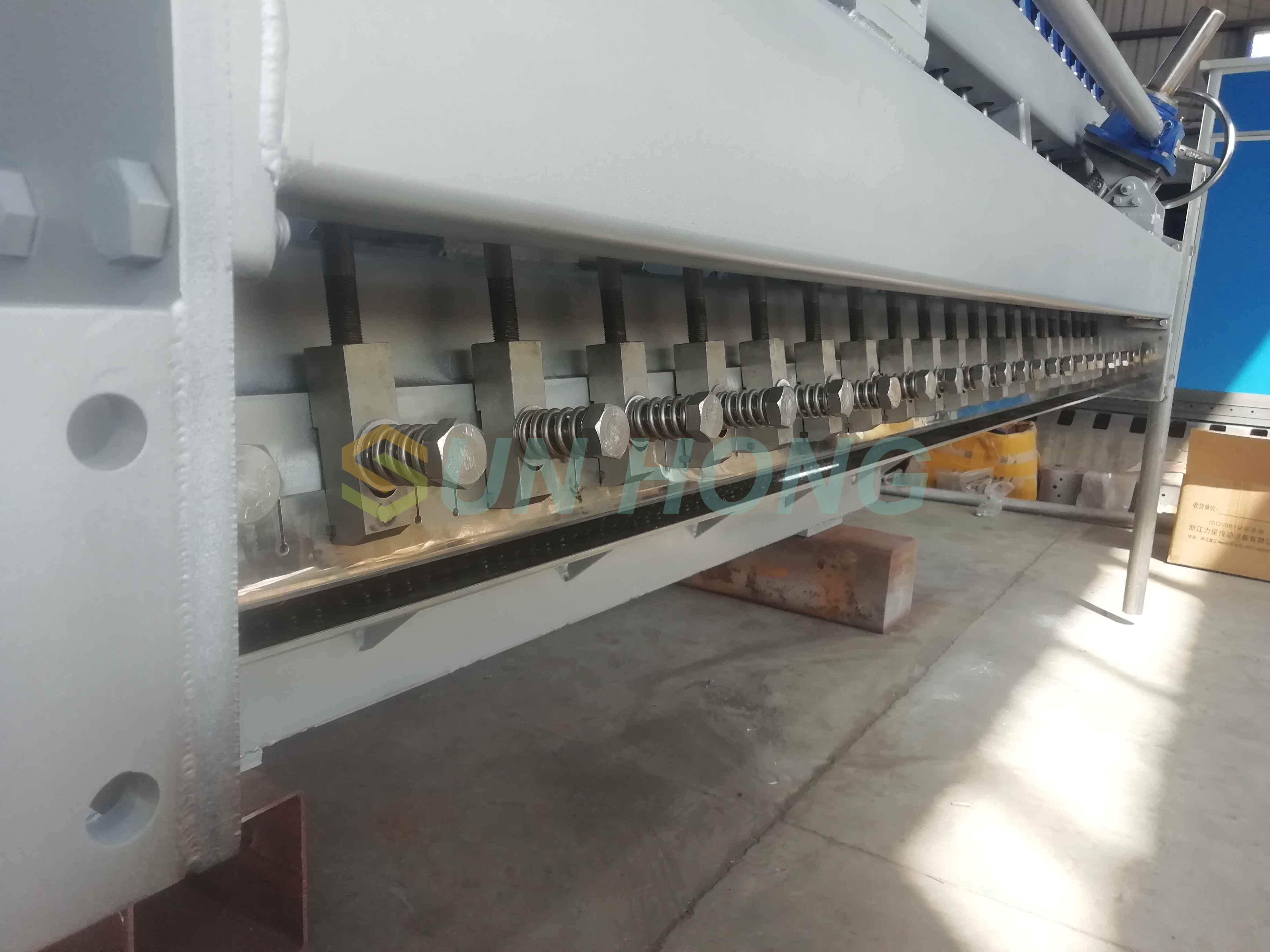

Pequeño ajustador de labios

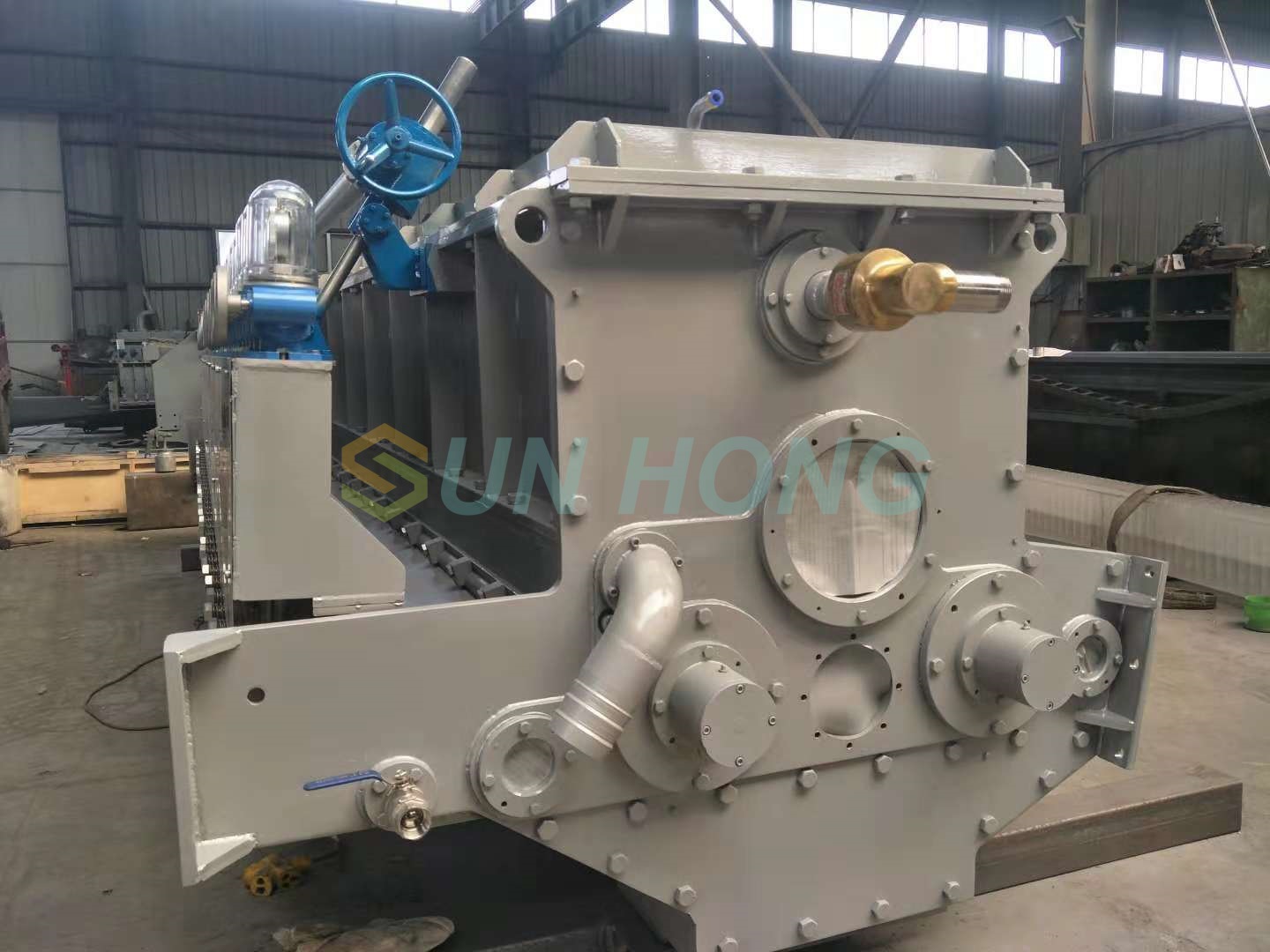

Ventana de pared lateral
Tubería de cono de entrada
Compuesto de extremos grandes y pequeños y tubos de cono cuadrados, ambos extremos están equipados con bridas conectadas, hechas de placas de acero inoxidable y la pared interna está finamente pulida. El propósito de la tubería principal de la pulpa es asegurarse de que la pulpa fluya de manera uniforme y uniforme en todo el aurfrado. En el extremo pequeño del tubo de cono cuadrado, hay un tubo de retorno y una válvula de control de flujo de retorno para equilibrar la presión dentro del tubo de cono cuadrado y lograr la misma presión dentro de la tubería principal del cono cuadrado. Debe haber una tubería recta de transición de 6D o más fuera del extremo de entrada para estabilizar la pulpa durante el proceso de flujo, y una tubería recta de transición en el extremo de reflujo para estabilizar la pulpa durante el proceso de flujo. La tubería principal de distribución de pulpa está equipada con tres ventanas de limpieza rápida y un vidrio de vista de tubo de equilibrio. El tamaño de apertura de la válvula de reflujo debe ajustarse de acuerdo con la dirección del flujo de pulpa dentro del tubo de vidrio. La velocidad de reflujo diseñada es del 10%, y la pulpa a reflujo se envía a la parte delantera de la bomba de suspensión. El control de reflujo se basa en el ajuste de la válvula manual. La suavidad de la pared interna es 0.4u. Se abre un orificio de limpieza en el tubo de entrada de la lechada para facilitar la limpieza.
Componentes de distribución de pulpa
El difusor escalonado de tres etapas adopta el cálculo y el procesamiento de precisión, y está hecho de material integral de vidrio orgánico fundido.
Perforador (rollo de distribución)

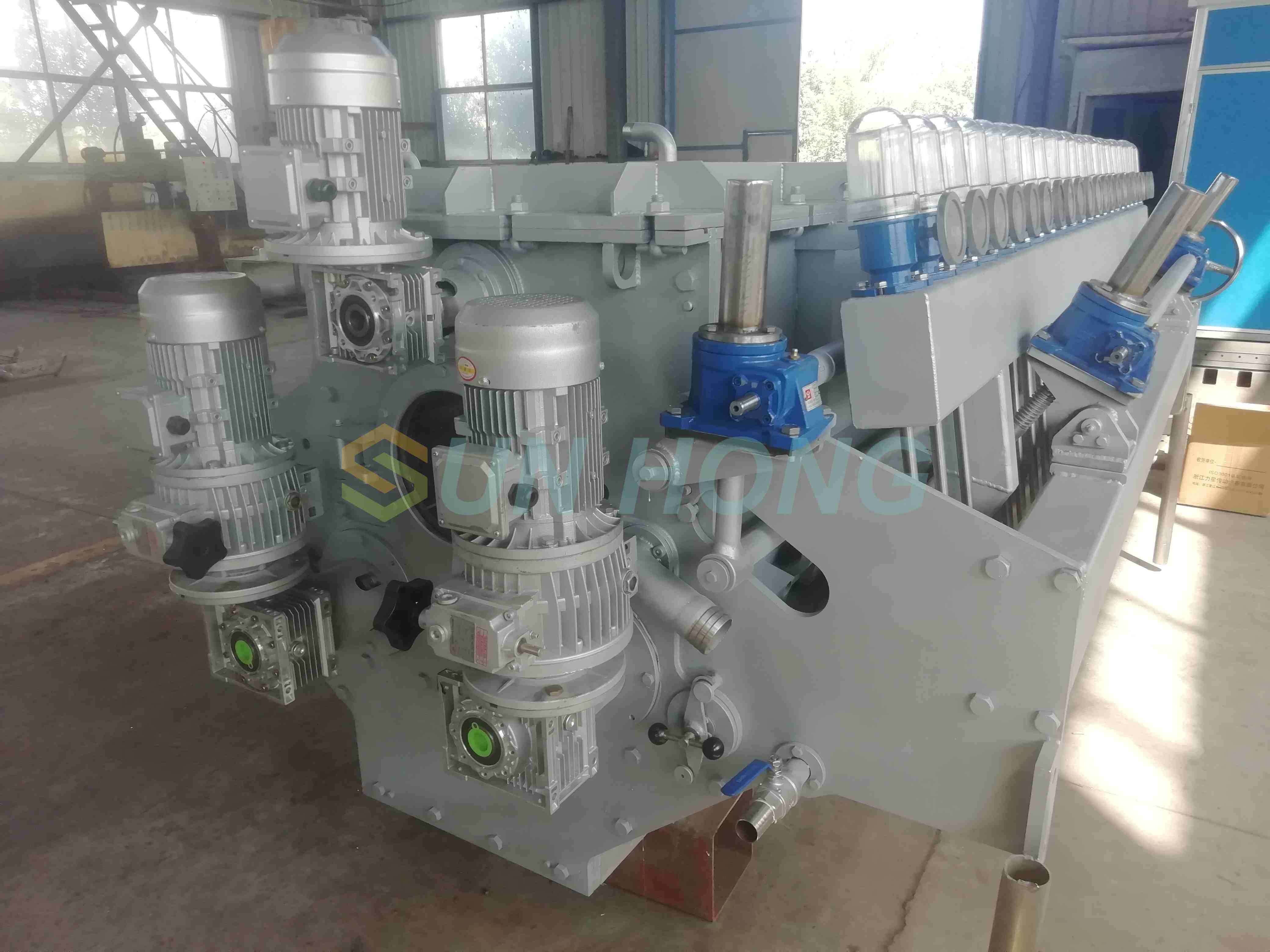

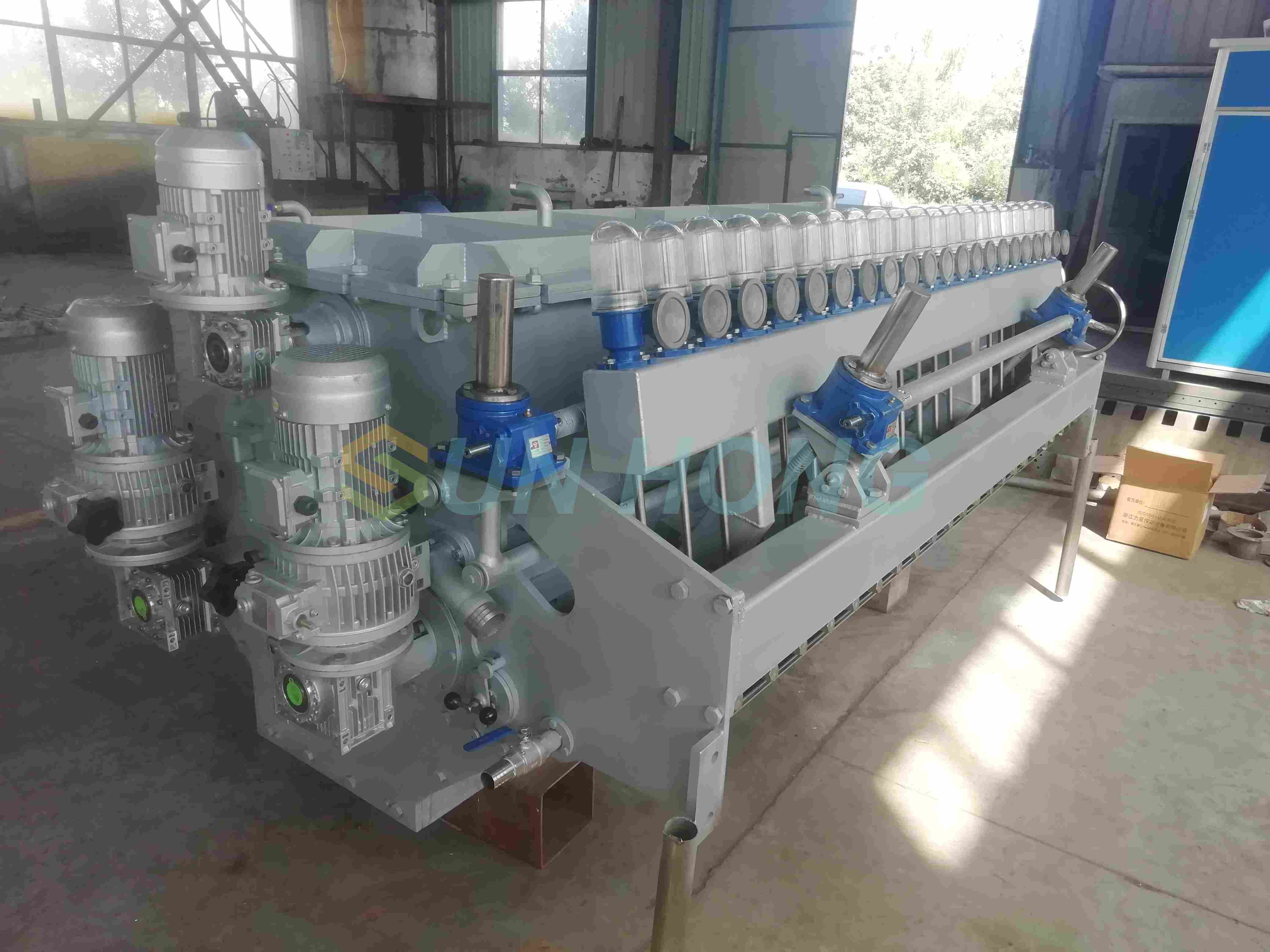

Fabricación de tuberías de acero inoxidable para cuerpos de rodillos. El lado de la transmisión está equipado con una caja de cambios y un motor de la serie Y, con una velocidad del motor de 1450 revoluciones por minuto y una potencia de 1.1kW. El rodillo de homogeneización está equipado con una caja de cambios de ajuste de velocidad de velocidad continuamente variable, y el volante de ajuste se utiliza para cambiar la velocidad del rodillo de homogeneización para lograr el mejor efecto de homogeneización. La tasa de apertura y la apertura del rodillo de homogeneización se diseñan de acuerdo con la velocidad de la pulpa y la máquina. La tasa de apertura del rodillo de garganta está entre 32-35%, y la tasa de apertura del rodillo de placa vertedero es de entre 48 y 52%.
Dispositivo de ajuste del labio superior

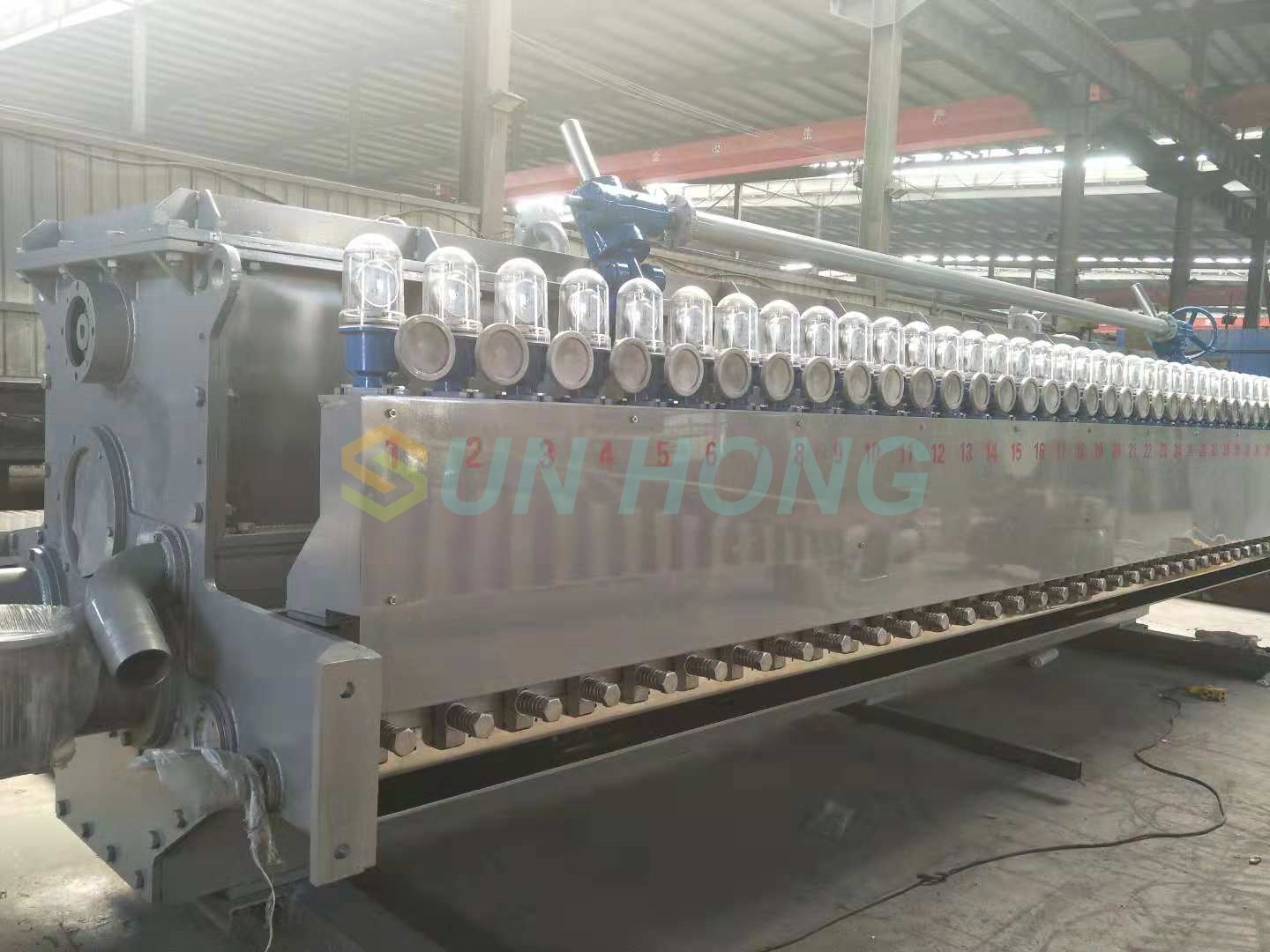

El ajuste general del dispositivo de ajuste de placa de labio superior adopta un formulario de ajuste de rango completo, y el ajuste local adopta un método de ajuste de punto manual. Toda la placa de labio superior está diseñada como un marco contra la deformación. La placa del labio superior se puede ajustar hacia arriba y hacia abajo en un rango de 0-80 mm. El ajustador de medidor de marcación puede ajustar finamente la abertura de los labios localmente, para que el ancho de papel se pueda ajustar dentro del rango permitido. Al ajustar la velocidad de flujo de retorno del tubo del cono y la placa de labio pequeña vertical para ajustar la diferencia cuantitativa horizontal, si el ajuste es correcto y el ajuste del proceso es apropiado, la diferencia cuantitativa horizontal se puede controlar dentro de ± 1.5%.
La placa labial inferior está diseñada como una estructura de marco integral para evitar la deformación, y la placa de labios inferior está fija.
Tubo de pulverización: Hecho de acero inoxidable, y la boquilla es una boquilla especial.
Paseo: para facilitar el ajuste de la placa labial superior, se proporciona una pasarela frente a la caja de flujo. La tabla para caminar, la escalera mecánica y la barandilla están hechas de material de acero inoxidable.
