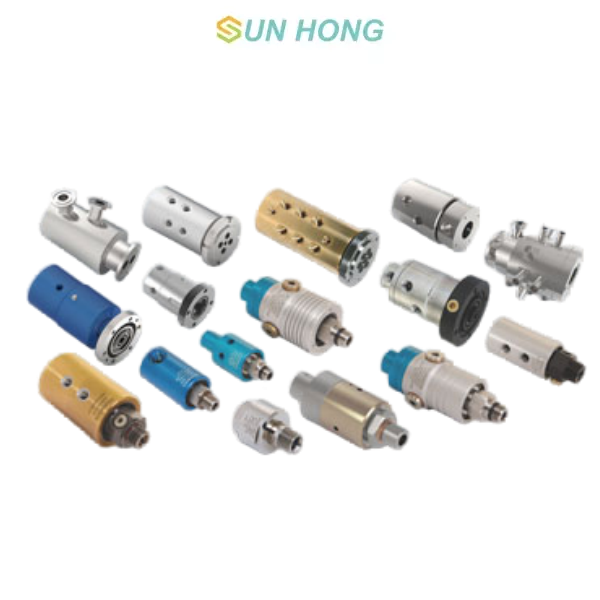

Junta rotativa de paso múltiple
Las juntas rotativas de múltiples pasos son dispositivos de sellado mecánico que conectan tuberías fijas y componentes giratorios, divididos principalmente en tipos de circuito simple, circuito doble y de múltiples pasos. Las juntas rotativas de paso múltiple se dividen en hidráulicas, de alta presión de baja velocidad, de alta presión de alta velocidad y otros tipos.
Diferencia de junta rotativa de paso único y múltiple
Paso único: esta es la forma más básica, con un solo paso de fluido independiente en el interior. Se encarga de transmitir un medio entre el extremo fijo y el extremo giratorio. La estructura es relativamente simple y adecuada para escenarios en los que solo es necesario transmitir un único medio, como el suministro de agua circulante para rodillos de enfriamiento.
Pasaje múltiple: Contiene internamente dos o más pasajes de fluido completamente aislados. Estos pasajes pueden transmitir simultáneamente diferentes medios (como entrada y salida, entrada y salida) sin interferir entre sí. Las juntas rotativas de múltiples pasos tienen estructuras complejas y requisitos de alta precisión de procesamiento, y se usan comúnmente en equipos complejos que requieren múltiples intercambios de fluidos simultáneamente, como máquinas de impresión multicolor y plataformas rotativas hidráulicas complejas.

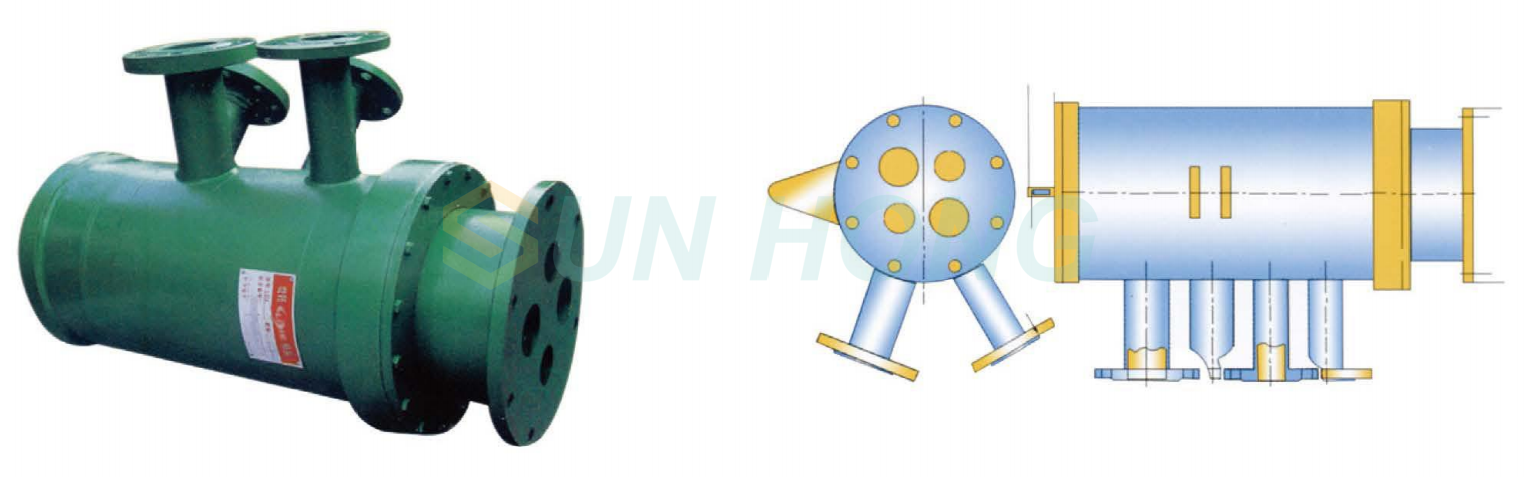

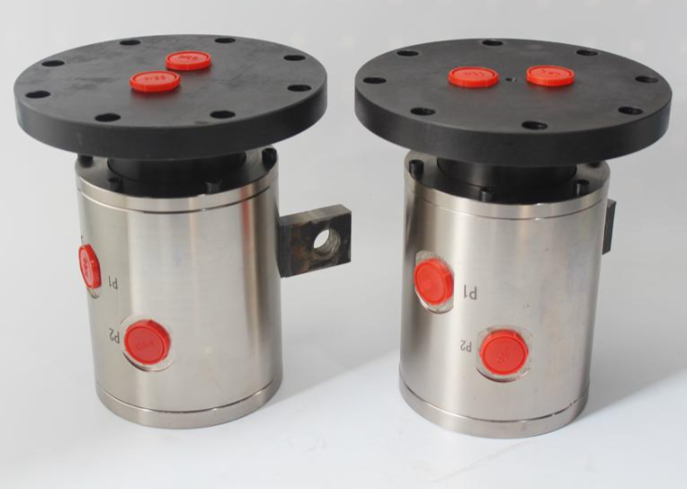

Junta rotativa de dos pasos
 | Fluidos aplicables: refrigerante, agua caliente, agua fría, aire comprimido Ruta de flujo: 2 vías (con puerto de conexión de codificador) Temperatura máxima: 120°C Presión máxima: 4.0MPa Velocidad máxima: 5rpm Convertidor aplicable: 15-40T |

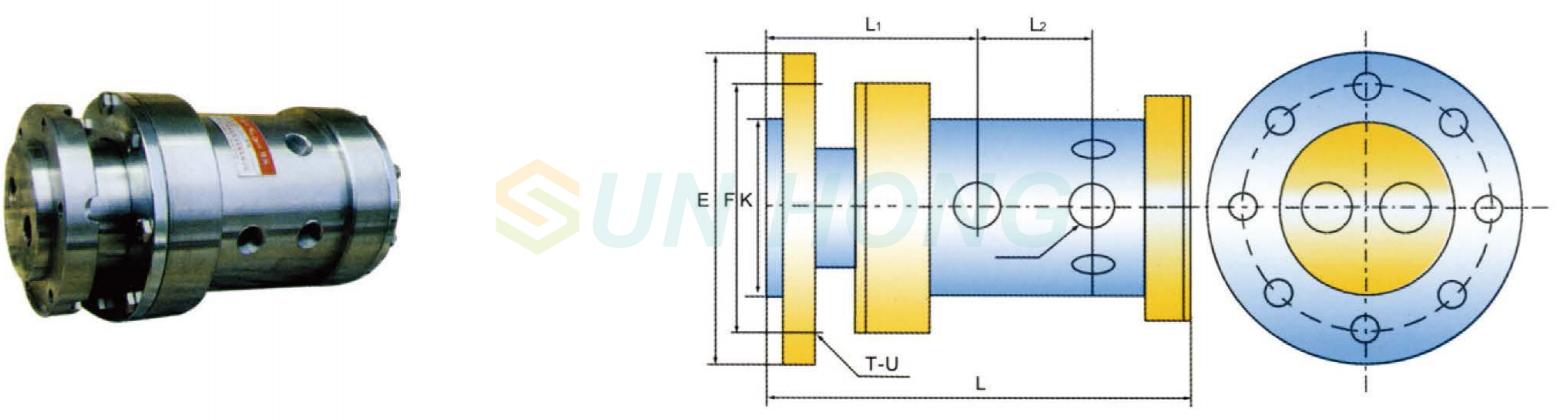

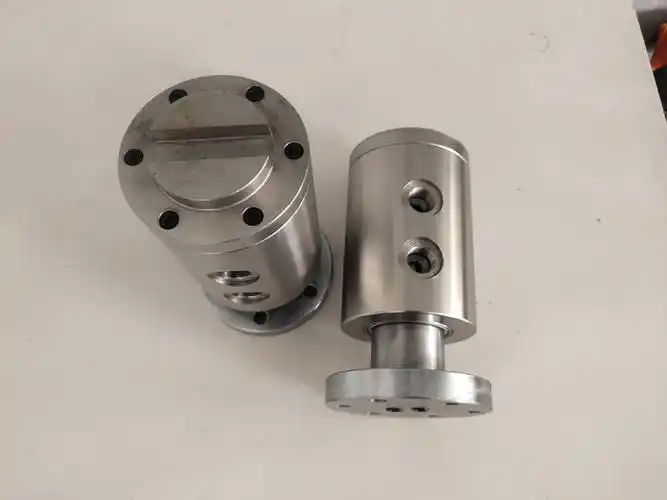

Junta rotativa de cuatro pasos
 | Fluidos aplicables: refrigerante, agua caliente, agua fría, aire comprimido Ruta de flujo: 4 vías (con puerto de conexión de codificador) Temperatura máxima: 120°C Presión máxima: 4.0MPa Velocidad máxima: 5rpm Convertidor aplicable: 25-120T |

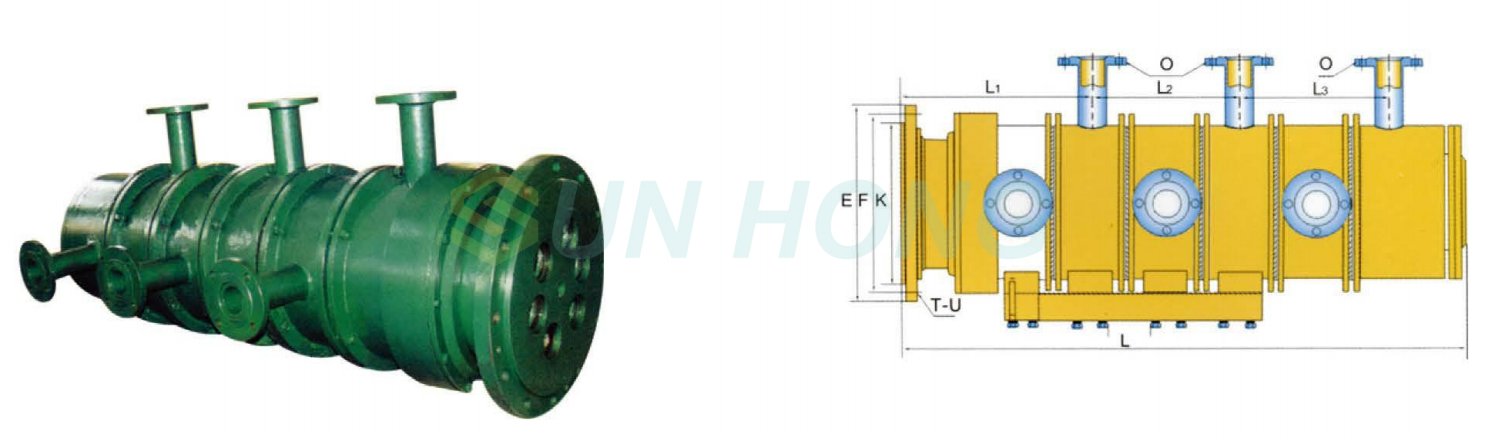

 | Fluidos aplicables: refrigerante, agua caliente, agua fría, aire comprimido Ruta de flujo: 2-8 vías (con puerto de conexión de codificador) Temperatura máxima: 120°C Presión máxima: 3.0MPa Velocidad máxima: 5rpm Convertidor aplicable: 20-210T |
