¿Qué es la máquina de papel Top Former?

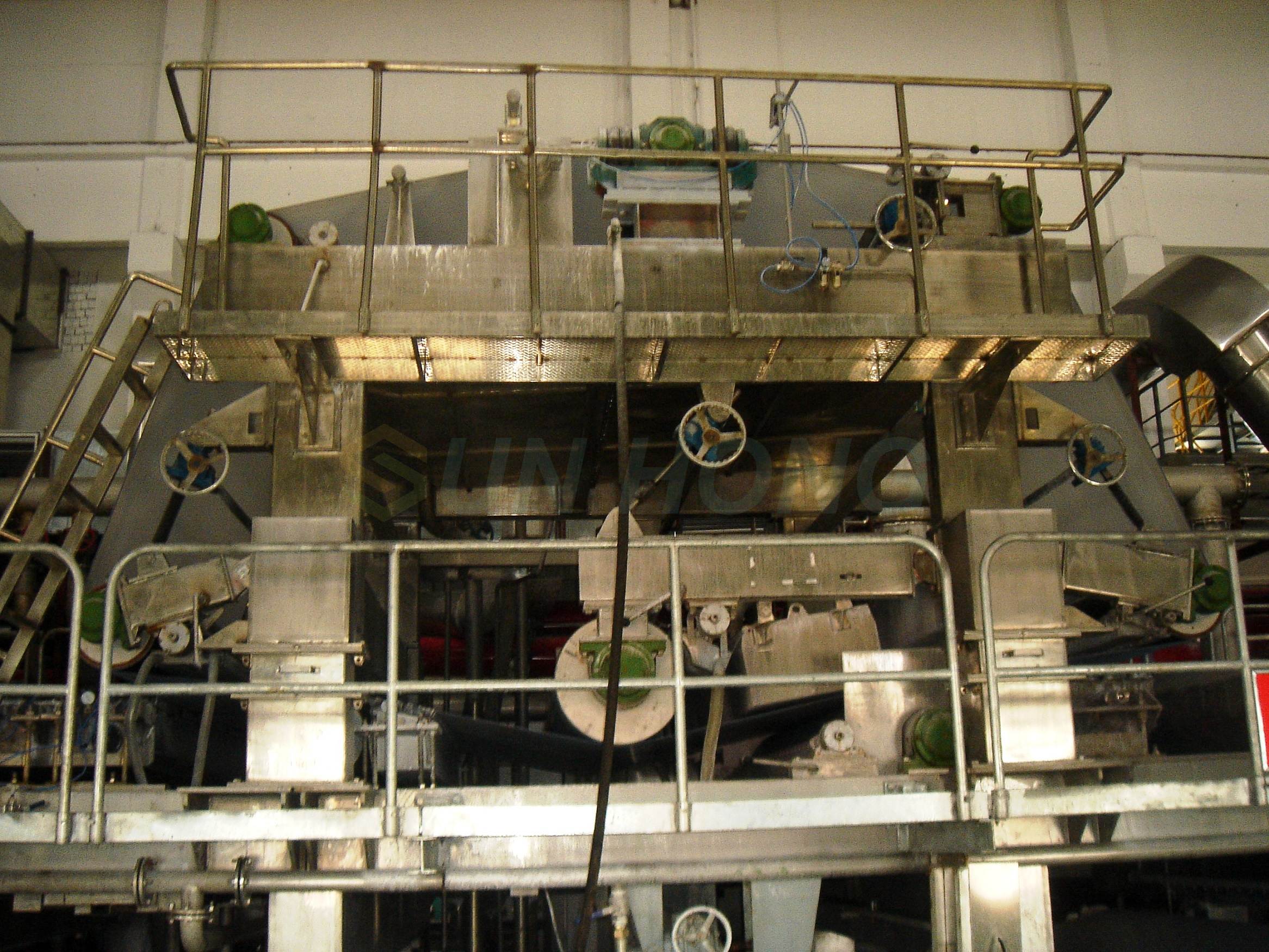

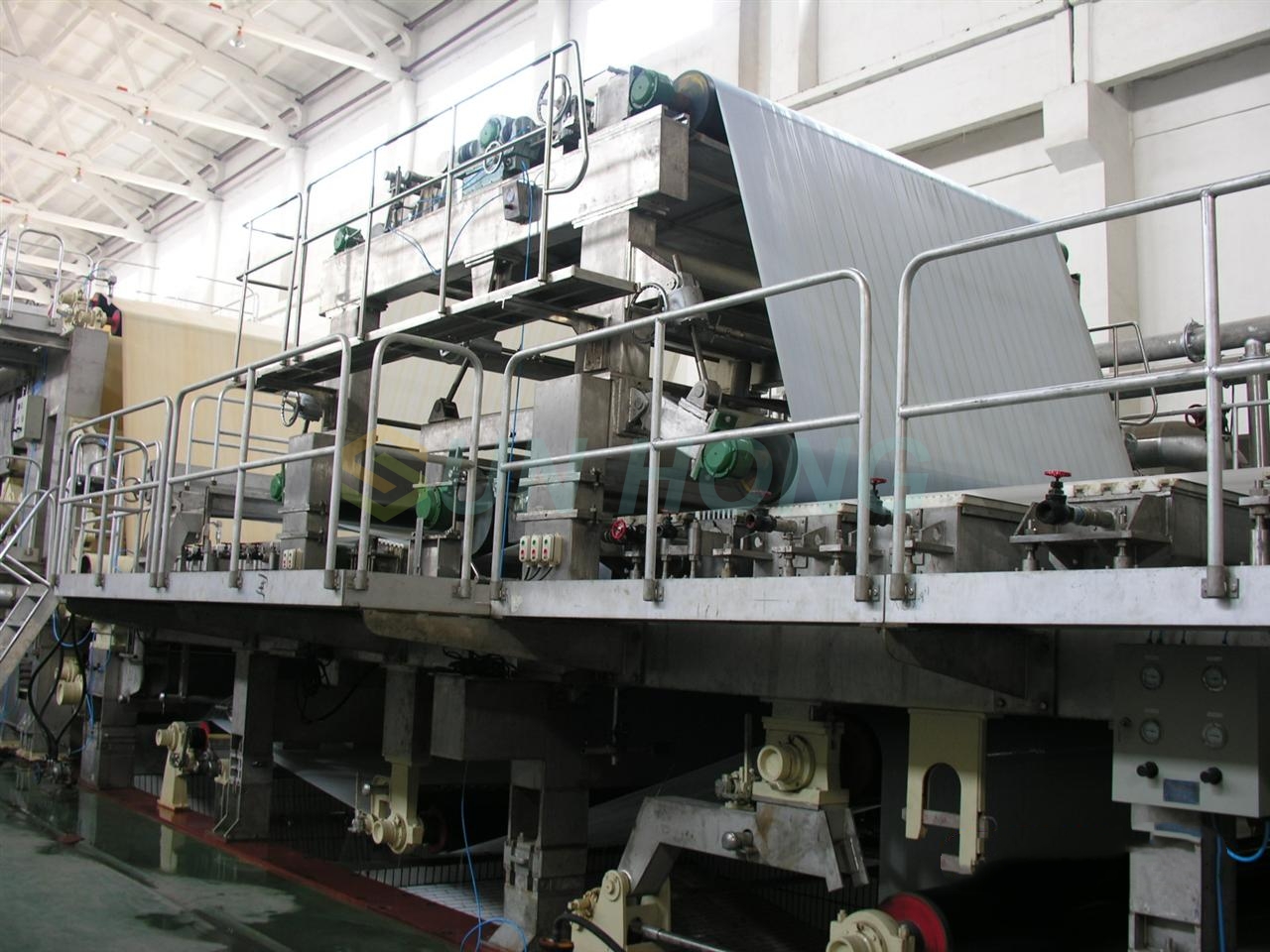

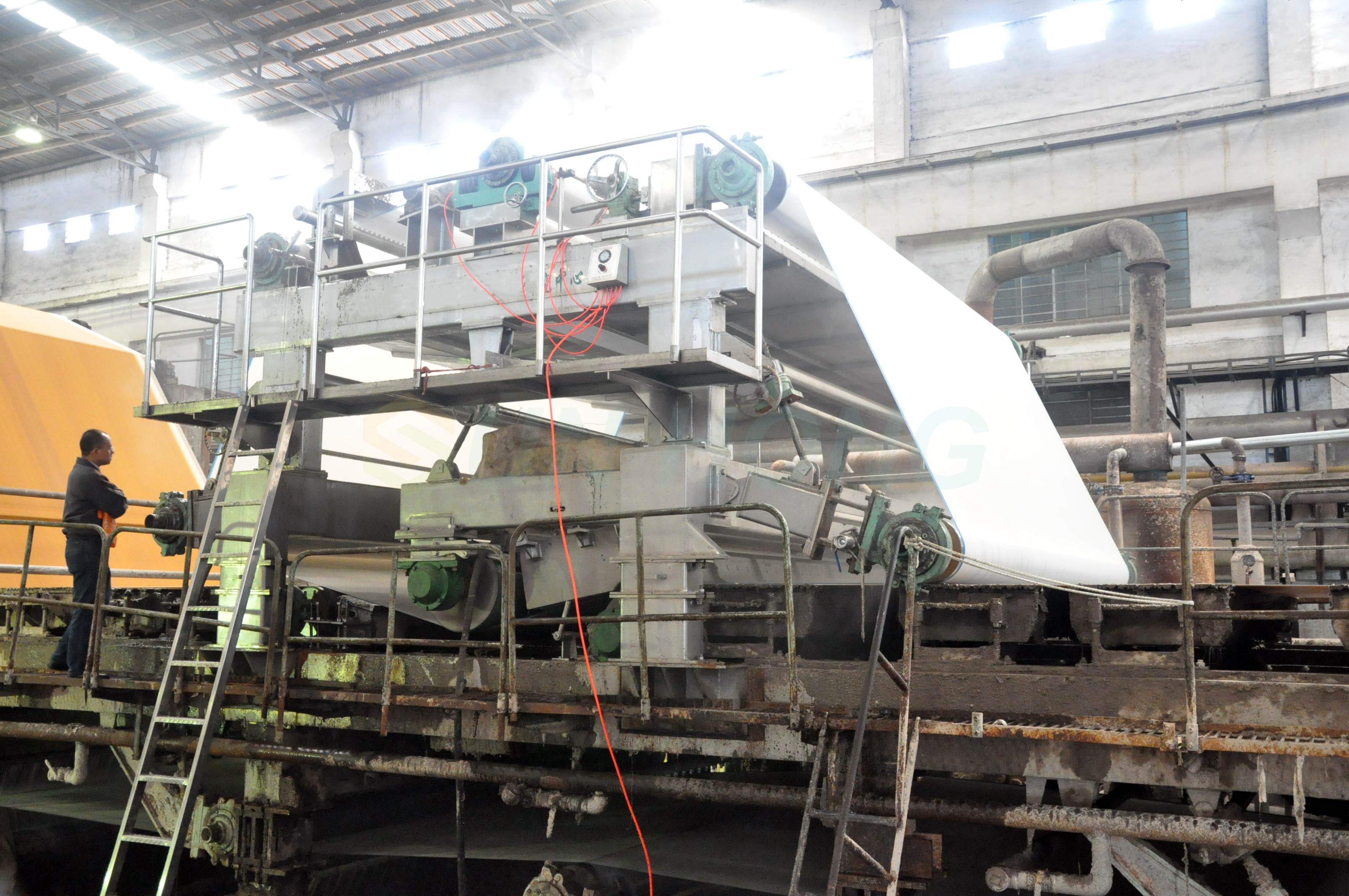

Formador superior de máquina de papel

El formador superior se refiere a agregar una tela formadora encima de la mesa de formación de la máquina de papel Foudrinier antes de que se forme la hoja de papel húmeda. La hoja de papel húmeda pasa entre dos capas de tela en formación, deshidratando los lados superior e inferior de la banda de papel. Al mismo tiempo, a través de la compresión y la acción hidráulica entre las dos capas de telas formadoras, los flóculos de fibra se dispersan, reduciendo los flóculos de fibra en la hoja de papel húmeda, mejorando la uniformidad de la hoja de papel, reduciendo la diferencia entre los dos lados de la estructura de la hoja de papel y logrando el objetivo de mejorar significativamente la calidad de la hoja de papel.

La máquina papelera de cuatro ruedas actual tiene una gran diferencia entre los dos lados del papel, poca uniformidad, alta carga de malla y corta vida útil de la malla. Una formadora superior eficiente y que ahorra energía, que no requiere conducción y tiene deshidratación de doble cara, reduce el consumo de energía de la sección de alambre, mejora la vida útil de la tela formadora y resuelve de manera integral las desventajas de las grandes diferencias de doble cara y la poca uniformidad en las máquinas de papel foudrinier. Al mismo tiempo, el alambre superior aumenta la capacidad de deshidratación de la sección de alambre, aumentando considerablemente el nivel de reciclaje de agua blanca en la sección de formación. Por otro lado, resuelve la contaminación causada por la descarga de aguas blancas de la fabricación de papel y proporciona una nueva forma factible de lograr una descarga cero de aguas blancas de la fabricación de papel.

Estructura del ex superior

El formador de alambre superior está instalado en una posición apropiada en la parte superior de la mesa de alambre de la máquina papelera fourdrinier y consta de un rodillo formador superior, un rodillo formador inferior, un rodillo giratorio, un rodillo de salida, un rodillo de entrada, un rodillo de retorno, un rodillo corrector, un rodillo tensor, una canasta receptora de agua, una caja de succión, una red circular y un marco. La posición y el ángulo de los rodillos de entrada, salida y formación se pueden ajustar según las necesidades reales, y la tensión de los dos alambres se puede ajustar para lograr el propósito de ajustar la distribución de deshidratación en ambos lados del alambre, optimizando el proceso de formación y mejorando la uniformidad.

Principio de funcionamiento del ex superior

El papel húmedo entra desde la sección de banda larga en la zona en forma de cuña formada por las bandas superior y larga. La capa de pulpa se comprime en la zona en forma de cuña, provocando alteración y dispersión de los flóculos, obligándolos a deshidratarse rápidamente. Luego, ingresa al área de sujeción entre los rodillos formadores inferiores para una mayor deshidratación forzada.

Se instala El agua blanca que sale de la tela formadora superior cae en la canasta receptora de agua y se descarga fuera de la máquina a través de la cuchilla doctora, mientras que el agua blanca que sale del alambre inferior es raspada por la cuchilla inferior y cae en la bandeja de agua blanca. Se instalan una una rasqueta dentro de la tela de formación en el área de sujeción. caja de tablero de bajo vacío y una caja de absorción de humedad debajo del alambre inferior del área de la cuña de entrada para ajustar la concentración de la capa de pulpa que ingresa al área de la cuña. Se instala una caja de succión al vacío debajo del cable inferior del área de la cuña de salida para permitir que la succión y la transferencia de páginas de papel sigan el cable inferior. La paleta de agua y la canasta receptora de agua en el área de la abrazadera se pueden ajustar hacia arriba, abajo, adelante y atrás. El rodillo formador y el rodillo guía de alambre están equipados con una cuchilla para eliminar el agua y la fibra de la superficie del rodillo de manera oportuna. El grado de vacío de la caja de succión húmeda y la bandeja receptora de agua se forma mediante un ventilador de extracción centrífugo, y el agua blanca se descarga en el tanque de agua blanca después de pasar por el separador.

En la máquina formadora superior, debido a la reducción gradual del área de sujeción entre los dos alambres en el área de formación, la hoja de papel húmeda es exprimida por los dos alambres, causando que el agua libre en la hoja de papel húmeda sea exprimida desde ambos lados de la malla superior e inferior. A medida que el espacio entre las áreas de sujeción disminuye gradualmente, el efecto de compresión continúa aumentando. Además, la curva de arco variable formada por los elementos de deshidratación tales como el rodillo formador aumenta en gran medida la tasa de deshidratación de la parte de alambre superior. Los experimentos y la producción han demostrado que el dispositivo de malla superior puede eliminar entre el 30 y el 45 % del volumen total de agua en la sección de formación, lo que reduce la cantidad de cajas de succión de alto vacío utilizadas. Sin embargo, el alambre superior no tiene transmisión, lo que resulta en una disminución en el consumo de energía en comparación con las secciones de conformado tradicionales. Al mismo tiempo, puede aumentar efectivamente la velocidad de la máquina de papel.
