Cómo elegir el Dandy Roll adecuado

Selección e instalación de dandy roll en máquinas de papel foudrinier:

El rodillo dandy es generalmente un rodillo de malla hueca, recto y redondo, no un tipo de eje pasante. Los dos extremos del cuerpo del rodillo están fijados con amplitudes de rueda.

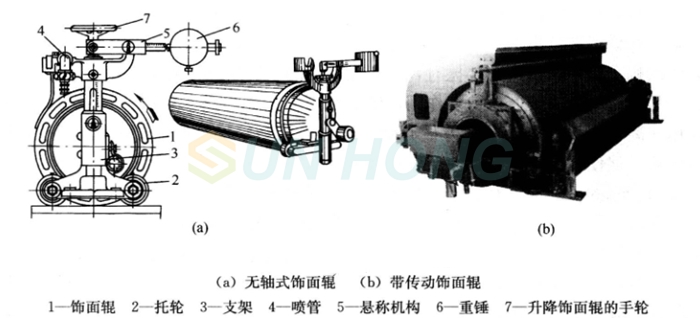

La siguiente figura muestra la composición y apariencia del dandy roll sin eje de uso común. El cuerpo del rodillo es un marco de alambre de cobre en espiral cubierto con una malla de cobre, con anillos en los extremos y pequeños rodillos en ambos extremos. La presión del dandy roll sobre la banda de papel húmeda se puede ajustar mediante un mecanismo de martillo de palanca. En una máquina de papel de baja velocidad, el rollo dandy es impulsado por hojas de papel y tela. A medida que las máquinas de papel se vuelven más anchas y rápidas, el diámetro y la rigidez del rollo dandy aumentan, y es necesario tener un dispositivo de accionamiento incorporado para garantizar que la velocidad del rollo sea consistente con la velocidad de la malla. En algunas máquinas de papel nuevas, la velocidad del rodillo dandy excede la velocidad de la malla hasta en un 5%, mejorando así la uniformidad y las características de la superficie de la hoja de papel. Para lavar la superficie de la malla, el dandy roll está equipado con un tubo rociador y un tubo de chorro.

La selección del dandy roll tiene un impacto significativo en la calidad del producto. La malla superficial suele ser una malla tejida plana, que requiere buena permeabilidad, y el alambre de malla es ligeramente más delgado que el alambre de malla lineal. Seleccione el diámetro, ancho de cara y número de caras apropiados según el tipo de papel producido, la velocidad de la máquina papelera, el ancho y el tamaño de malla de la tela formadora..

Generalmente, para papel con alta velocidad y gran cantidad, el tamaño de la malla debe ser adecuadamente pequeño para facilitar la deshidratación, y la diferencia entre el tamaño de la malla y la tela formadora no debe ser demasiado grande. El papel de escribir y el papel adhesivo doble generalmente utilizan una malla de aproximadamente 50 mallas, mientras que el papel fino utiliza una malla de aproximadamente 80 mallas. Si el tamaño de la malla es demasiado alto, será difícil que el rodillo dandy se deshidrate y el rodillo levantará fácilmente la pulpa en la salida del espacio de contacto con la tela en formación. La pulpa que se lleva a la superficie del papel se arroja a la superficie del rollo dandy después de que el rodillo gira, provocando manchas transparentes en el papel y posiblemente formando 'canales de pulpa' longitudinales y numerosas burbujas de aire que forman poros en el papel.

El diámetro del rollo dandy está relacionado con el peso del papel y la velocidad del vehículo. Generalmente es mejor elegir un diámetro mayor para vehículos con velocidades rápidas y grandes cantidades, para evitar la formación de una zona de presión negativa en la salida debido al diámetro pequeño y la velocidad de rotación rápida del rodillo dandy, que puede generar fuerza de succión y causar dificultad en la deshidratación, lo que lleva a la formación de agua o burbujas en la pulpa, afectando la uniformidad del papel y causando enfermedades del papel. Según la experiencia, es aconsejable utilizar una velocidad de 100 r/min para determinar el diámetro del rodillo dandy.

La selección y cálculo del ancho de la superficie del rodillo dandy se basa generalmente en la siguiente fórmula empírica:

b=bB+(50-100)

En la fórmula, b representa el ancho de la superficie del rollo dandy, en milímetros, y bB representa el ancho de la superficie del rollo de pechuga , mm。

La posición de instalación del dandy roll es muy importante, generalmente se coloca en la 'línea de agua'. Después de que el rollo pase sobre la superficie de la malla, hará que la línea de agua se alargue. Al mismo tiempo, el agua rociada sobre la superficie del rodillo de limpieza del propio rodillo aumentará el contenido de humedad del papel húmedo. Por lo tanto, el rollo dandy generalmente se coloca entre dos juegos de cajas de succión al vacío , y el número de cajas de succión al vacío en la parte posterior debe ser mayor que el de la parte delantera. Es necesario aumentar el grado de vacío del rodillo de presión al vacío o tomar medidas para fortalecer la deshidratación para reducir el contenido de humedad del papel húmedo a la salida del rodillo.

Para el nuevo rodillo dandy de gran diámetro, la superficie libre de malla debajo debe ser igual al diámetro de todo el rodillo. La instalación del rollo debe tener 1/3 de la superficie libre de malla delante del rodillo y 2/3 de la superficie libre de malla detrás del rodillo. El rodillo dandy se encuentra después del primer tanque de succión y, a veces, después de la última caja de la tabla de cortar al vacío. Para lograr mejores resultados, el contenido de humedad debajo del dandy roll debe ser del 2%.

Para proporcionar un volumen que pueda acomodar el exceso de agua dentro del dandy roll, se ha diseñado un nuevo dandy roll de malla de doble capa. Primero, envuelva una capa de malla extremadamente gruesa y luego envuelva otra capa de malla de alambre de acero inoxidable de malla 35-40 . La malla está hecha de costuras en espiral y casi en su totalidad está hecha de material de acero inoxidable. El exceso de agua almacenado entre los espacios de la malla del rollo Dandy debe eliminarse, generalmente usando agua rociada interna. La bandeja de recogida de agua se encuentra en el lado aguas arriba del dandy roll. Hay un dispositivo de sellado en la parte inferior del disco para evitar fugas de agua. El agua extraída debe drenarse de manera oportuna. Hay puertos de drenaje tanto en la parte delantera como en la trasera de la máquina papelera de gran ancho.
