¿Sabes qué es la caja de succión húmeda?

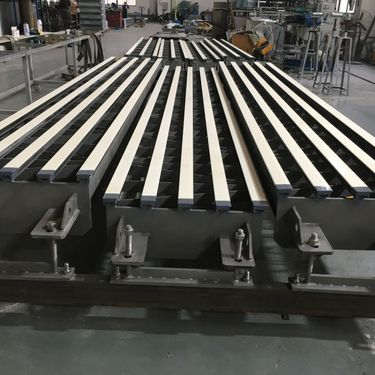

Caja de succión húmeda de máquina de papel

La caja de succión húmeda de la máquina papelera es un componente de deshidratación de bajo vacío con un grado de vacío de 0,2-1 kPa. La superficie de la caja está compuesta por múltiples paneles de deshidratación y también hay paneles perforados con una tasa de apertura superior al 50%. El material es el mismo que el de la tabla de deshidratación y tiene una gran capacidad de deshidratación. Puede usarse para reemplazar o cooperar con el rodillo de la mesa y aplicarse a varias partes de la tabla de deshidratación. En las máquinas de papel de alta velocidad, la caja de succión húmeda utilizada en el extremo húmedo del alambre en lugar del rodillo de mesa o el tablero de deshidratación tiene una superficie de caja más amplia con espacios estrechos dispuestos estrechamente. En general, se cree que la relación de apertura de la superficie de la caja es grande y el espacio entre espacios estrechos es pequeño. Cuando hay un borde de ataque afilado en la dirección que mira a la pulpa, puede aumentar la cantidad de deshidratación mientras se mantiene la estabilidad de la pulpa en la tela de formación y puede crear una turbulencia moderada en la pulpa, lo cual es beneficioso para la formación de la banda de papel.

El principio de funcionamiento de la caja de succión húmeda

Combina las funciones de deshidratación por presión diferencial y raspado, lo que hace que su capacidad de deshidratación sea mucho mayor que la del rodillo de mesa y el tablero de deshidratación. Cuando se utiliza en lugar de una tabla de deshidratación, el consumo de energía de la tabla de deshidratación no aumentará en más del 20 %. La deshidratación de la caja de succión húmeda es estable, con cierto grado de flexibilidad en la operación y la tasa de retención de fibras pequeñas y rellenos es alta. Cuando se utiliza en máquinas de papel de baja velocidad para fabricar pulpa pegajosa, se puede acortar la longitud de la mesa de alambre o se puede reducir la concentración de pulpa en la caja de pulpa, lo cual es beneficioso para mejorar la uniformidad de las hojas de papel.

La extensión natural de la tecnología de mesa formadora es encerrar el tablero de deshidratación en una caja, sellar ambos extremos y aspirarlo, formando el llamado grupo de tableros de deshidratación al vacío, que también se puede clasificar como un tipo de caja de succión húmeda según su rendimiento. Tiene una alta capacidad de deshidratación y se utiliza a menudo en fábricas de celulosa y máquinas papeleras que producen papel base resistente al aceite de alto peso a partir de pulpa viscosa. El grado de vacío utilizado en el grupo de placas de deshidratación al vacío es bastante bajo, alrededor de 250-500 Pa, y la intensidad de la succión del pulso no aumenta, mientras que la cantidad de agua eliminada aumenta significativamente.

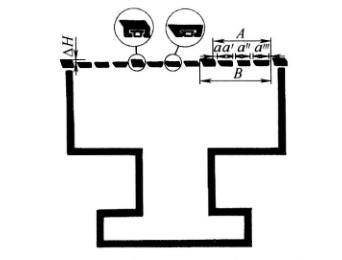

Otra forma es el dispositivo de placa de deshidratación al vacío de igual flujo. Como se muestra en la figura siguiente, △ H es la diferencia de altura entre la superficie de la tira del tablero de deshidratación y la superficie del grupo de tiras debajo de la superficie de la malla; A es la distancia libre entre la tira de tablero de deshidratación adyacente; B es el paso de las tiras del tablero de deshidratación; A es la distancia entre la tira del tablero de deshidratación y la primera tira en el grupo de cuchillas debajo de la superficie de la malla; A', a' y a' son los anchos de superficie de cada tira en el grupo de tiras debajo de la superficie de la malla, respectivamente. El dispositivo tiene un grupo de tiras debajo de la superficie de la malla, a poca distancia de las tiras del tablero de deshidratación. La tela formadora queda tirada hacia abajo después de entrar en contacto con las tiras del tablero de deshidratación, y la humedad eliminada forma un sello de agua con el grupo raspador inferior, debilitando el pulso de presión y el drenaje, haciendo que el efecto del pulso sea más suave.
