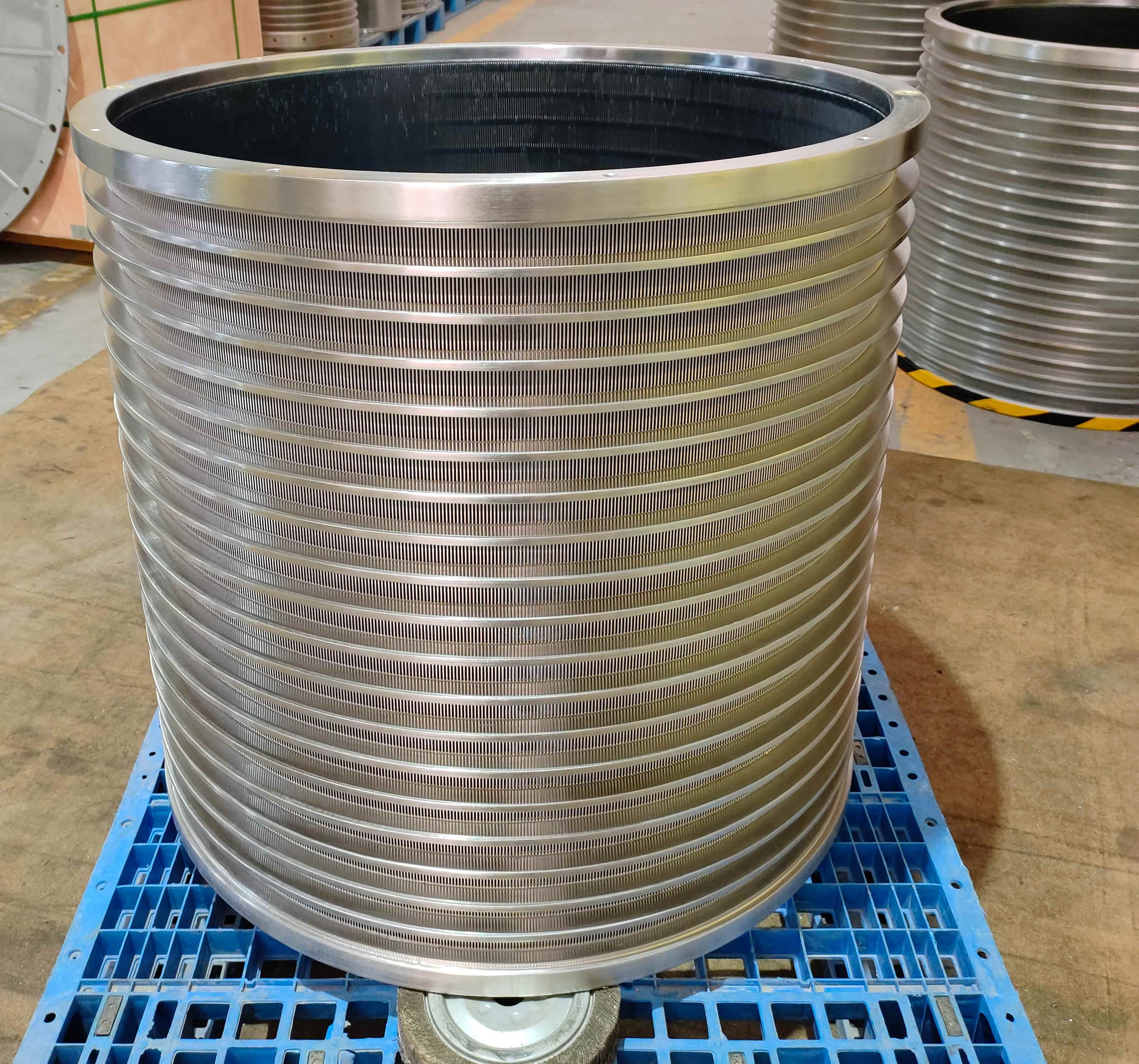

El diseño de la cesta de malla tipo ranura

Ventajas de diseño de la cesta de malla ranurada

El diseño de canal de esta cesta de criba presenta una estructura que combina secciones cónicas y rectas. El ancho circunferencial de la ranura cónica se estrecha gradualmente a lo largo de la dirección del flujo, y su ancho mínimo permanece consistente con el ancho de la ranura recta. Este diseño de canasta de pantalla de presión permite que la parte de instalación de la barra vertical se presione suavemente en la ranura, con la ranura de la sección cónica desempeñando un papel de centrado preciso, mientras que la ranura de la sección recta es responsable de una mayor fijación y refuerzo.

El diseño de la separación del tamiz de la cesta de la criba

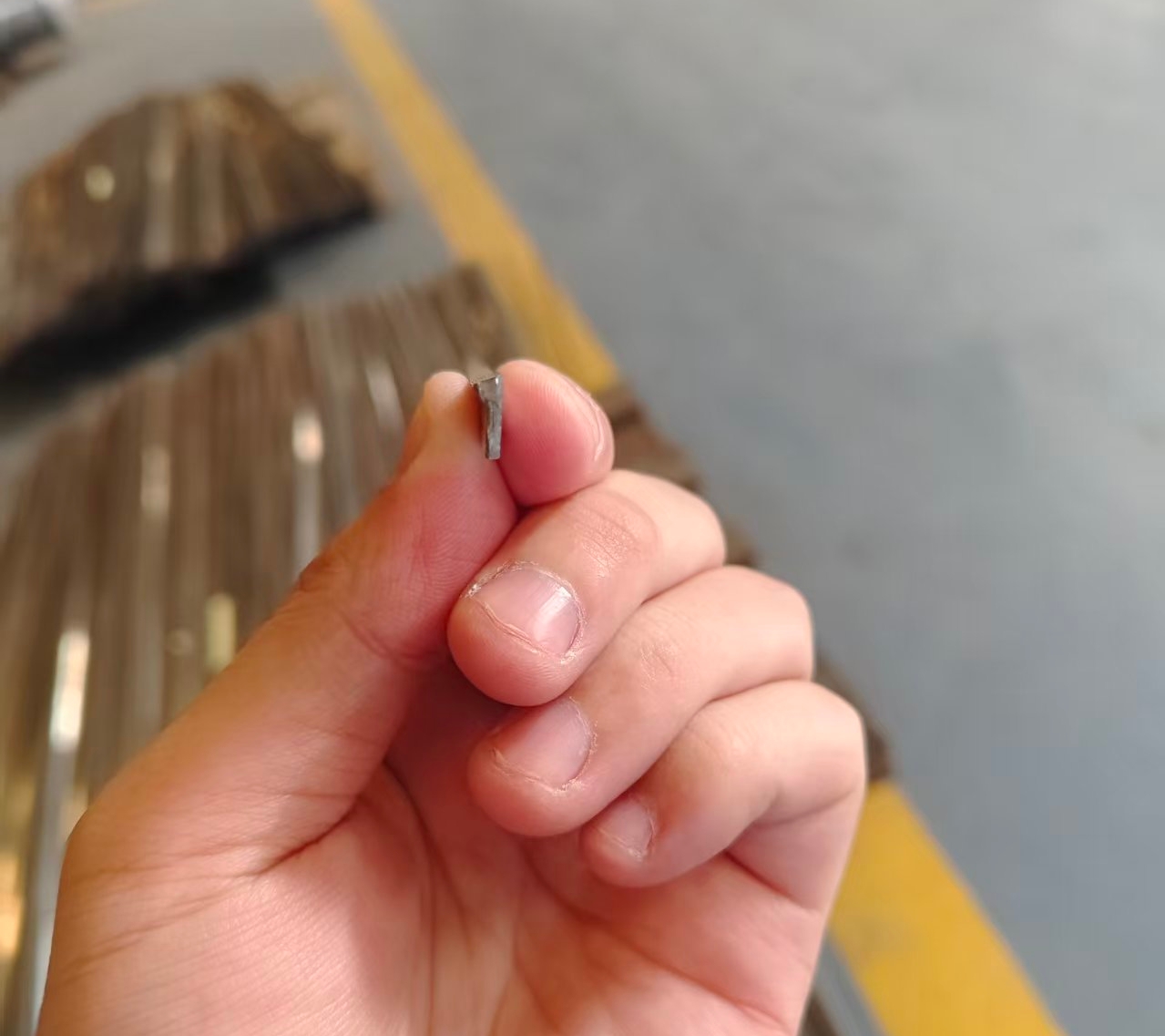

Las ranuras del tamiz de la canasta del tamiz de presión están diseñadas meticulosamente, teniendo en cuenta las características de flujo de la pulpa. En la dirección circunferencial, un lado de la sección de drenaje de la barra vertical es la cara aguas arriba, el otro lado es la cara aguas abajo y la cara extrema de la barra es la cara superior. Tanto la superficie aguas arriba como la superficie aguas abajo están inclinadas contra la dirección del flujo de la pulpa y sus direcciones de inclinación son opuestas. La superficie superior está inclinada desde la superficie trasera hasta la superficie aguas arriba. La inclinación del lado de aguas arriba es mayor que la del lado de aguas abajo, y su longitud también es mayor. Este diseño forma una entrada estrecha entre la parte superior de la superficie de respaldo y el centro de la superficie de revestimiento adyacente, lo que ayuda a cribar eficientemente la pulpa. Al mismo tiempo, hay chaflanes entre la superficie superior y la superficie enfrentada, así como entre la superficie superior y la superficie posterior, para conexiones de transición para asegurar que la pulpa pueda pasar suavemente a través de la cesta de criba.

Resistencia al desgaste de la cesta de malla ranurada

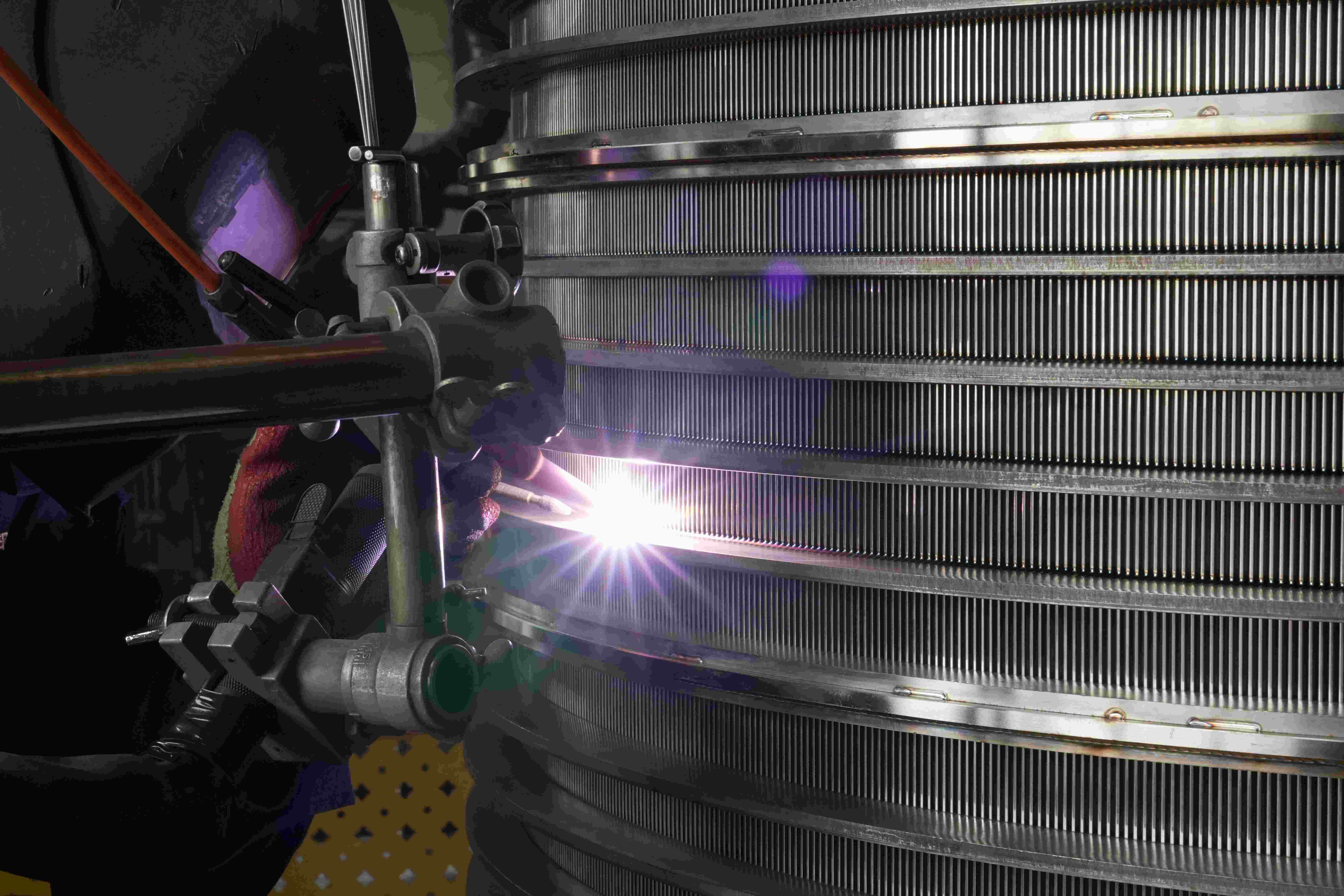

Para mejorar la durabilidad y la resistencia al desgaste de la cesta de la criba, se proporciona una capa de tratamiento de material resistente al desgaste en su superficie superior interior. Al soldar el anillo medio superior a la brida superior, el anillo medio inferior a la brida inferior y soldar correspondientemente la parte superior e inferior de las barras verticales a las bridas superior e inferior, se mejora aún más la resistencia estructural de la cesta de la criba. Además, para cumplir con los requisitos de diferentes tamaños de cesta de criba, al menos un anillo intermedio está diseñado como un anillo intermedio de capa compuesta, que consta de dos anillos intermedios soldados entre sí, asegurando así la resistencia y estabilidad de la cesta de criba.

Montaje de la cesta del tamiz de presión

Los métodos de montaje de la cesta de criba interior y exterior son diferentes durante el montaje. Para la canasta de pantalla interior, primero instale previamente todas las piezas de instalación de las barras verticales en las ranuras correspondientes, luego inserte el manguito de expansión en la canasta de pantalla y presione las barras en las ranuras mediante la fuerza de apriete del manguito de expansión para completar el ensamblaje. Para la canasta de malla exterior, todas las piezas de instalación de las barras verticales están preinstaladas en las ranuras y las barras se presionan en las ranuras para el montaje mediante abrazaderas. Después del ensamblaje, simplemente instale las bridas superior e inferior en la pantalla de presión de fabricación de papel para usar.
