¿Qué es el Dandy Roll?

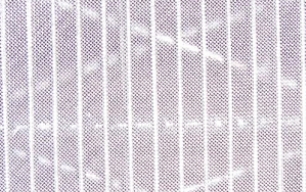

El dandy roll es un rodillo hueco liviano envuelto en una malla de cobre o acero inoxidable, generalmente instalado en la superficie de la tela formada después de las primeras dos o tres cajas de succión al vacío. Los dandy roll tienen la capacidad de decorar la superficie del papel y dotarlo de la marca de agua necesaria; Mejorar la uniformidad del papel; Además, el rodillo de acabado también puede desempeñar un papel en la destrucción y eliminación de burbujas en la banda de papel.

La estructura del Dandy Roll

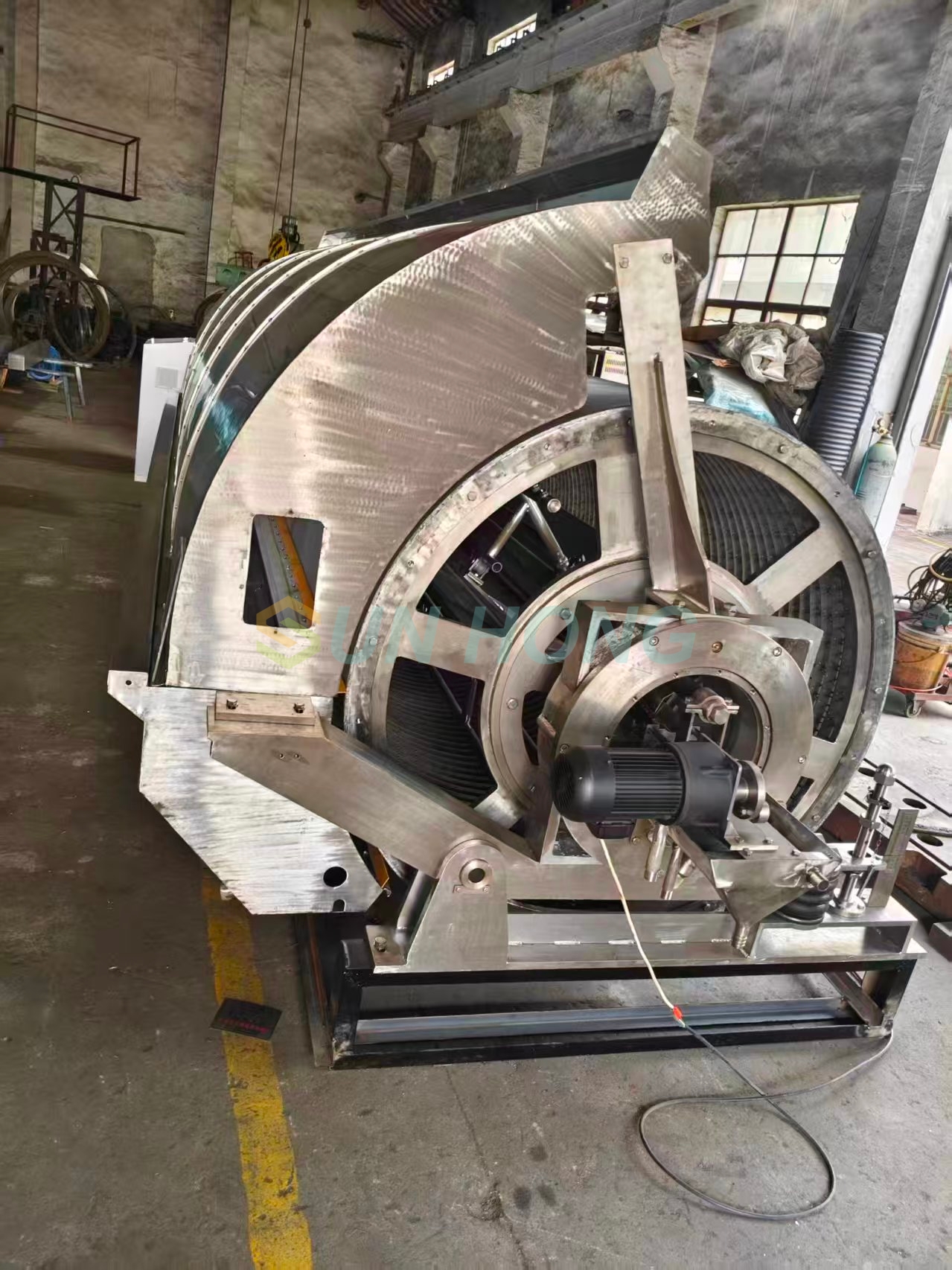

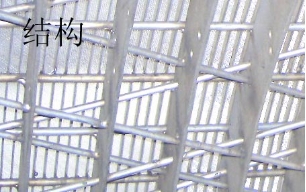

◆ Cuerpo de rodillo Dandy

El cuerpo del rodillo dandy es un tipo de eje con un ancho de superficie de: distancia entre centros de rodamientos menos 400 mm. El cuerpo del rodillo está hecho completamente de acero inoxidable y la quilla está hecha de alambre de acero inoxidable diagonal de Ø 4, alambre de acero inoxidable horizontal de Ø 5 y un anillo de refuerzo central. El espesor de la placa es de 2 mm y la tira de acero exterior está enrollada y soldada en espiral vertical de 1,2 × 7, lo que mejora la rigidez y la velocidad de apertura del orificio del cuerpo del rodillo y facilita la deshidratación y la limpieza. Después de la soldadura, se utilizan métodos de tratamiento térmico y de vibración para eliminar la tensión de soldadura y garantizar que no se produzca deformación durante la producción y el uso. Luego, se muele toscamente y finamente, y se envuelve con una malla de acero inoxidable 316L de malla 40. Esta estructura no es fácil de aflojar y tiene una gran rigidez, adecuada para producir rodillos con grandes diámetros y grandes anchos de superficie. Satisfacer la demanda actual de máquinas papeleras de alta velocidad y gran calibre.

◆ Tubería de rociado

El tubo de pulverización de vapor se instala dentro del cuerpo del rodillo dandy, con un diámetro de orificio de 1 mm, orificios de doble fila, una separación entre filas de 3 mm y una separación entre orificios de 6 mm. La presión de uso del vapor es de 0,1 MPa (1-2 kgf/c ㎡) o se determina según los requisitos del proceso, y la dirección de pulverización se puede ajustar a 45°.

◆ Tanque de agua

El tanque receptor de agua está hecho de acero inoxidable y está ubicado dentro del cuerpo del rodillo de marca de agua. Para recibir eficazmente las gotas de agua salpicadas por la tubería rociadora de agua en movimiento a alta presión, el área de recepción de agua en un lado del tanque receptor de agua se amplía y adopta un tipo de montaje y desmontaje de cavidad interna.

◆ Conecte la tapa de la transmisión

Utilizados para conectar el cuerpo del rodillo con la junta universal de la transmisión, el tubo rociador, la ranura receptora de agua y el tubo rociador móvil de alta presión dentro del cuerpo del rodillo se fijan en el lado de la transmisión y están todos sobre los cojinetes de este componente; Para facilitar la carga y descarga, al levantar el rollo dandy, simplemente retire la brida de la junta universal en la cubierta del extremo.

◆ Dispositivo de elevación

La subida y bajada del dandy roll se consigue mediante el neumático corrugado de este componente. Generalmente, la distancia de prensado de la superficie de la malla es de 5 a 15 milímetros, la cual está determinada por el proceso de acuerdo con los diferentes tipos de papel y condiciones cuantitativas.

◆ Dispositivo de límite

Se utiliza para limitar la distancia entre el rodillo dandy y la tela formadora al levantar y bajar, ajustado con una tuerca; Durante el funcionamiento normal, el marco del rodamiento del rodillo dandy está sostenido por la tuerca inferior para garantizar la distancia que el rodillo presiona hacia abajo; Cuando la máquina esté parada, levante el rollo dandy del neumático lejos de la superficie de la malla, use una tuerca para limitar el marco del cojinete dentro del rango de carrera del neumático y asegúrelo con un pasador.

◆ Tapa de conexión de agua

Este dispositivo tiene dos propósitos: en primer lugar, cuando el rodillo dany gira a alta velocidad, la fuerza centrífuga arroja gotas de agua desde la superficie del rodillo hacia la cubierta exterior que recibe el agua; En segundo lugar, hay tres raspadores de agua que pueden hacer fluir fibras finas y rociar agua desde la superficie del rodillo hacia el cubo receptor de agua y descargarlas.

◆ Sistema de aire comprimido

La caja neumática está equipada con una válvula reductora de presión, una válvula direccional electromagnética y una válvula direccional manual. El aire comprimido externo está conectado para ajustar la presión y la válvula direccional controla la subida o bajada del neumático. La presión de funcionamiento es de 0,3 MPa (2~6 kgf/c ㎡).

◆ Tubería de rociador móvil de alta presión

Mueva los tubos de pulverización de agua a alta presión dentro del rodillo, coloque las boquillas a intervalos de 60 mm y utilice boquillas en forma de aguja hechas de acero inoxidable de alta calidad y materiales compuestos de cerámica dura; Para evitar el bloqueo de la boquilla, se instala un filtro de malla 100 en la entrada; Requisito de presión de agua: 0,3 MPa (3-8 kgf/c ㎡), carrera de giro: ± 40 mm, frecuencia alternativa: 10 veces/minuto, ángulo de pulverización ajustable; El dispositivo de transmisión adopta un microreductor de engranajes y una potencia de motor de 180W.

◆ Departamento de Transmisión

Equipado de forma independiente con un punto de transmisión, utilizando regulación de velocidad del convertidor de frecuencia, desaceleración de molinete cicloidal, salida de junta universal y rodillo de marca de agua que puede subir y bajar libremente.

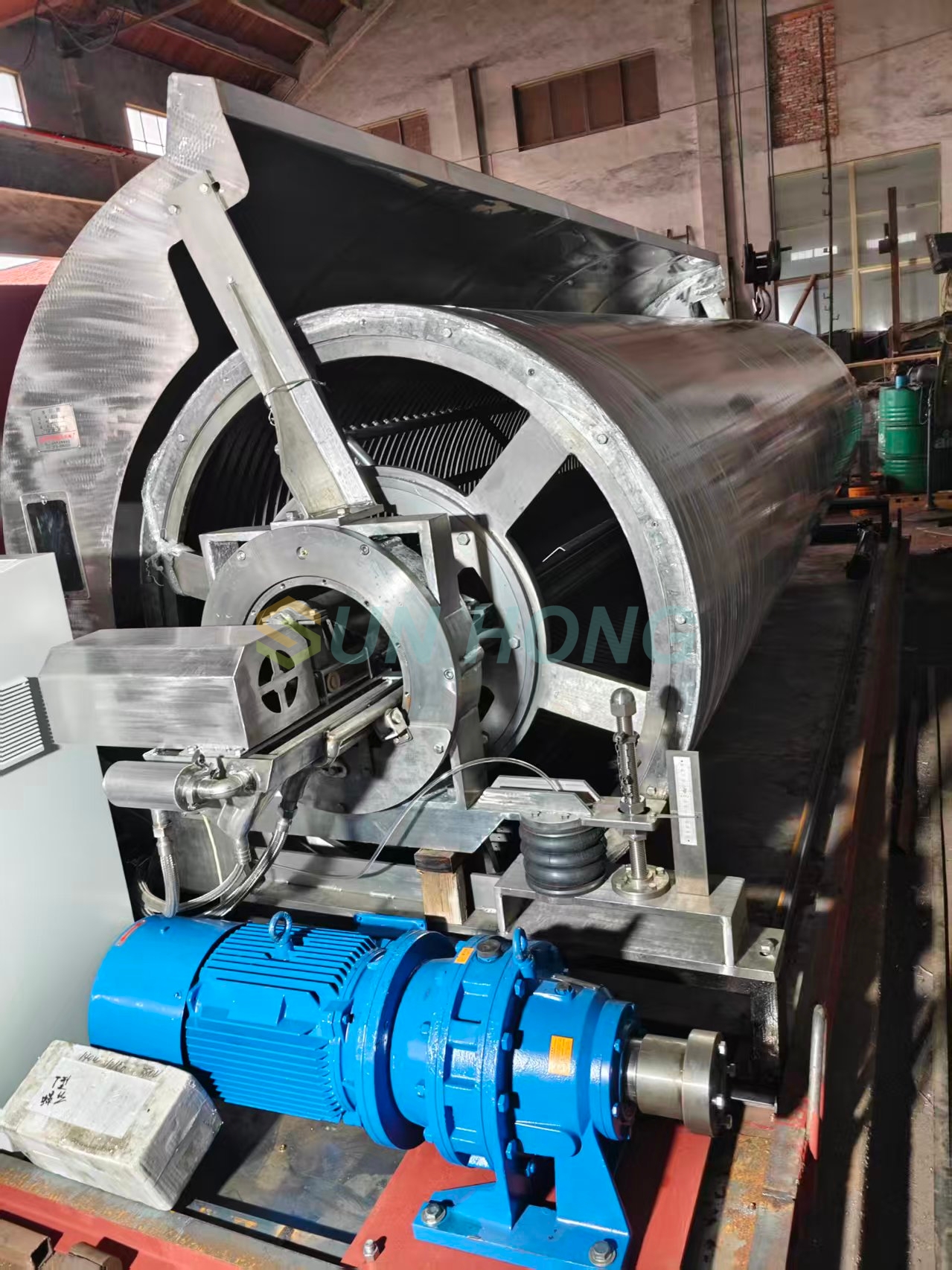

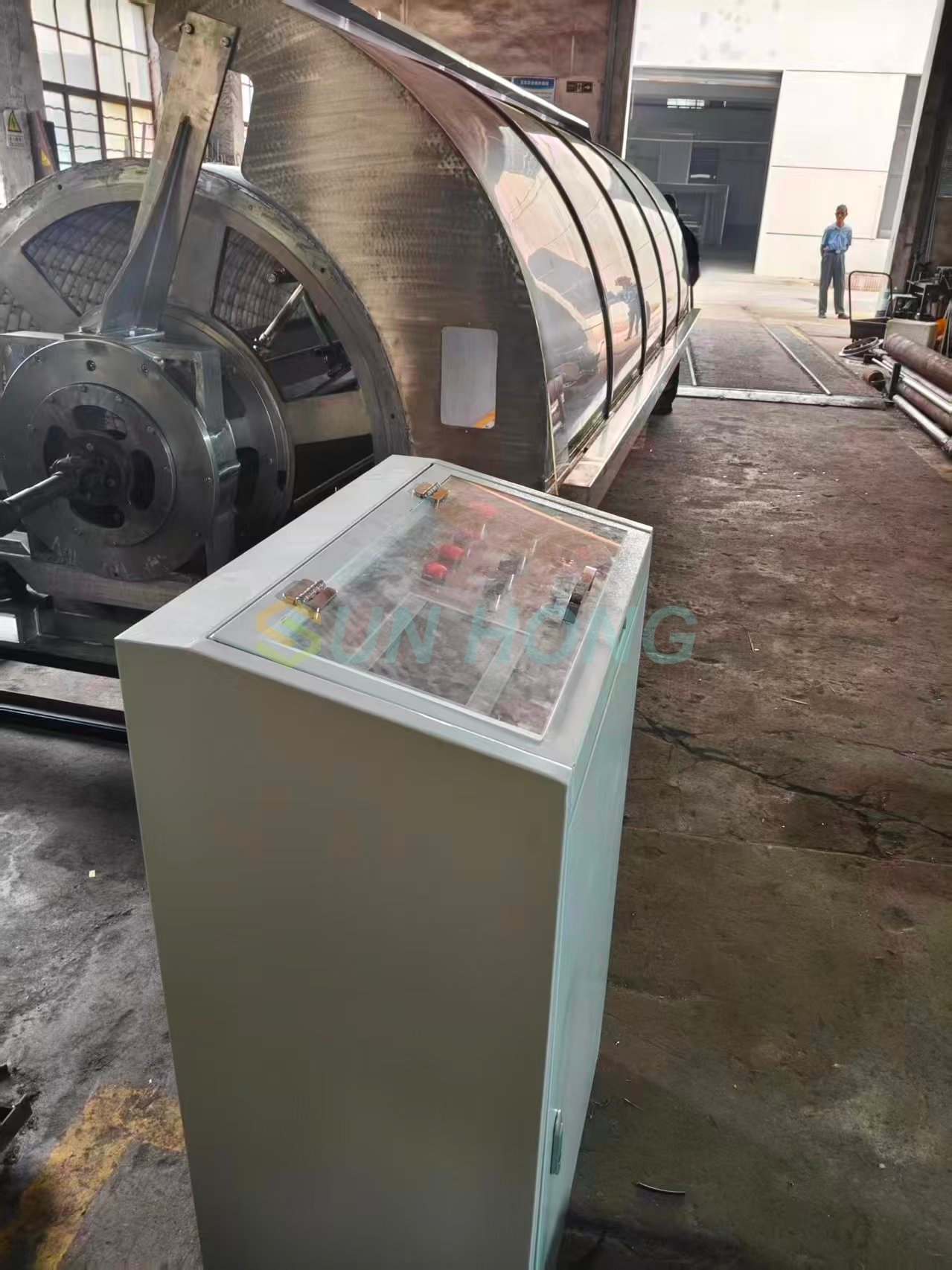

◆ Caja de control eléctrico

Un único punto de transmisión, regulación de velocidad de conversión de frecuencia sincronizada con la máquina de papel, con configuración específica de la siguiente manera:

1. Entrada de señal de control de velocidad, visualización de velocidad;

2. Control manual o automático, salida, visualización de velocidad;

3. Elevación automática del rodillo (cuando está parado o cuando la diferencia de velocidad entre la máquina y la máquina de papel es demasiado grande).
