Sensor de pulso
El cabezal del detector es esencialmente una válvula rotativa de cuatro vías de alta sensibilidad de tres posiciones. Cuando la red o la manta se desvían, el deflector se balancea, y la dirección de entrada y salida de la ruta de aire se cambia por el cabezal de detección. El aire comprimido se envía al neumático corrugado del accionador para empujar el corrector. Las formas de actuadores neumáticos fabricados por diferentes fabricantes extranjeros son diferentes, pero sus estructuras básicas son similares.
El desplazamiento de la corrección automática es de 60 ~ 70 mm, lo que puede satisfacer las necesidades de las máquinas de papel con ancho inferior a 3200mm.
Principio
Cuando el deflector del sensor de pulso está en la posición media, la presión del aire de los neumáticos neumáticos en ambos lados del actuador del corrector es igual, y el corrector está en la posición central.
Cuando la red o la manta se desvían, el deflector se desvía de la posición central, y el sensor de pulso convierte la señal de desplazamiento en una señal de presión para presurizar o despresurizar el aire en el neumático izquierdo del actuador, y el corrector se mueve hacia la izquierda o Derecho, a fin de lograr el propósito de la corrección automática.

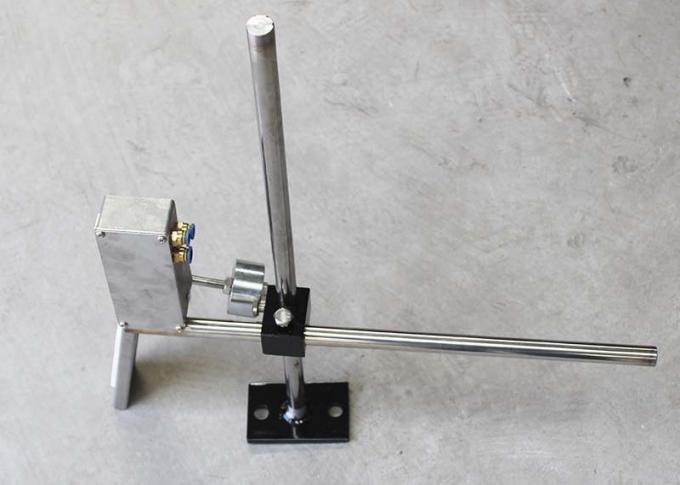

El sensor de pulso estructural está compuesto de deflector, cabeza de detector, soporte, tubo de conexión, etc.
